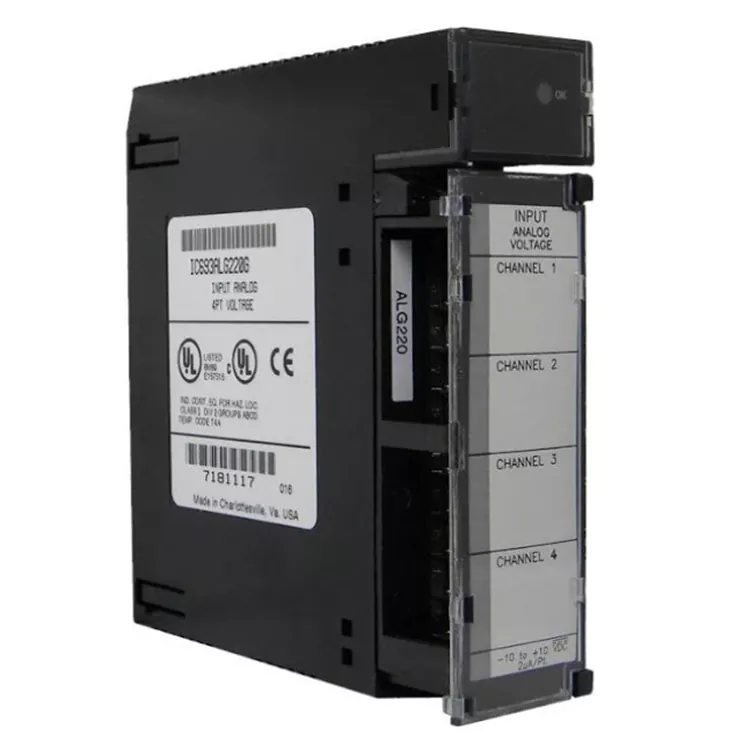

GE Fanuc IC693ALG220

GE Fanuc IC693ALG220 adalah modul input analog tipe tegangan 4 saluran yang dirancang khusus untuk PLC Seri 90-30. Modul ini dilengkapi dengan unit konversi analog-ke-digital presisi tinggi 12-bit dan desain penyaringan perangkat keras 17Hz, memungkinkan modul ini mengumpulkan sinyal tegangan dan arus analog dari lokasi industri secara akurat.

Modul ini memiliki keunggulan seperti presisi tinggi, stabilitas tinggi, dan kemampuan anti-interferensi yang kuat. Fitur-fitur ini membuatnya banyak digunakan dalam skenario seperti teknik kimia, permesinan, HVAC, dan jalur produksi otomatis, mampu mengumpulkan secara akurat berbagai sinyal penginderaan analog industri seperti tekanan, level cairan, suhu, perpindahan, dan umpan balik frekuensi, dan memenuhi kebutuhan pemantauan sinyal dari sebagian besar sistem otomasi kecil dan menengah.

Jika Anda memerlukan solusi akuisisi kuantitas analog industri kepadatan tinggi yang matang dan andal, silakan hubungiTeknologi Feimu. Kami memiliki stok barang dan dapat menyediakannya untuk Anda.

Keunggulan produk

GE Fanuc IC693ALG220, sebagai modul input analog tipe tegangan 4 saluran, memiliki keunggulan sebagai berikut:

1. Stabilitas tinggi: Dilengkapi isolasi listrik 1500VAC, yang secara efektif menahan loop tanah dan gangguan lonjakan arus; ini mematuhi standar EMC industri dan seismik, mendukung operasi suhu luas, dan cocok untuk lingkungan industri yang kompleks dan keras.

2. Kompatibilitas luas: dilengkapi dengan ADC 12-bit untuk konversi analog-ke-digital presisi tinggi, memiliki penyaringan perangkat keras bawaan, tahan terhadap gangguan frekuensi tinggi, dan memiliki linearitas yang sangat baik; Mendukung sinyal tegangan -10V hingga +10V, dan resistor eksternal dapat kompatibel dengan pemancar universal 4-20mA, cocok untuk sebagian besar skenario akuisisi kuantitas analog industri.

3. Jangan khawatir tentang penggantian: Memiliki dokumentasi teknis dan kasus aplikasi yang kaya, cocok untuk perbaikan peralatan lama, peningkatan sistem, dan skenario penggantian suku cadang, dengan kepraktisan yang sangat kuat.

4. Kompatibilitas tinggi: Kompatibel dengan PLC seri GE 90-30, dengan tapak kecil per slot, kalibrasi pabrik bebas dari debugging, pemrograman dan pengkabelan sederhana, dan dapat dengan cepat digunakan.

Bidang aplikasi

Di lokasi industri, berbagai akuisisi sinyal analog sensor banyak digunakan di berbagai bidang seperti peralatan mekanik, teknik kimia, pengolahan air, HVAC, peralatan tua metalurgi, dan jalur produksi otomatis.

Ia dapat mengumpulkan sinyal dari pemancar tekanan, level cairan, suhu, perpindahan, laju aliran, dll., dan juga dapat menerima sinyal tegangan analog mulai dari 10V hingga +10V dari konverter frekuensi dan potensiometer. Ini diterapkan secara luas dalam pemantauan status peralatan, pengumpulan data proses, pemantauan parameter proses, dan proyek renovasi sistem otomasi lama untuk suku cadang GE Fanuc IC693ALG220.

Teknologi / Proses

GE Fanuc IC693ALG220 diproduksi menggunakan teknologi kartu papan kelas industri. Ia menggunakan PCB multi-lapis yang dapat menahan suhu tinggi dan rendah, dengan kabel terpisah untuk sirkuit analog dan digital dan lapisan anti-korosi tiga lapis. Ia memilih komponen drift suhu rendah dan presisi tinggi, dilengkapi dengan sirkuit penyaringan perangkat keras, dan telah menyelesaikan kalibrasi titik nol dan penguatan di pabrik.

Dilengkapi dengan perangkat isolasi 1500VAC untuk mencapai isolasi antara sisi sinyal dan sisi logika. Ini juga dipasangkan dengan klem yang diperkuat dan terminal pengepres sekrup untuk ketahanan terhadap guncangan dan anti-longgar. Seluruh alat berat telah menjalani beberapa pengujian pabrik termasuk siklus suhu tinggi dan rendah, ketahanan tekanan, akurasi, dan EMC.

Produk ini adalah model yang dihentikan produksinya dan tidak memiliki teknologi pemasangan permukaan berdensitas tinggi yang modern. Akuisisi sinyal saat ini memerlukan resistor 250Ω eksternal.

Parameter

Apa yang Feimu Lakukan

Feimu Technology tidak mengirimkan modul yang belum teruji. Setiap IC693ALG220 melewati proses verifikasi berikut sebelum meninggalkan gudang kami.

Inspeksi visual: Warna panel diperiksa. Label diverifikasi. Sekrup blok terminal diperiksa untuk kelancaran pengoperasian.

Uji penyalaan: Modul dipasang pada sasis uji Seri 90-30. Modul dikenali oleh PLC.

Uji saluran: Semua 4 saluran diuji dengan sinyal tegangan ± 10V. Pembacaan diverifikasi keakuratannya.

Uji isolasi: isolasi 1500VAC antara sisi lapangan dan sisi logika diverifikasi.

Tes LED: LED status modul diperiksa untuk pengoperasian yang benar.

Pengemasan: Modul ditempatkan dalam tas anti-statis. Disegel dalam karton berlapis busa. Diberi label dengan nomor modul dan tanggal pengujian.

Pertanyaan Umum

Q1: Berapa kisaran suhu kerja? Bisakah ini digunakan di lemari bersuhu tinggi?

Suhu pengoperasian: 25℃~+70℃. Suhu internal kabinet tidak boleh melebihi 70℃. Suhu yang berlebihan akan menyebabkan penurunan akurasi pengambilan sampel.

Q2: Apakah salurannya terisolasi satu sama lain?

Tidak ada isolasi antar saluran. Hanya sisi sinyal lapangan dan sisi logika papan PLC yang memiliki isolasi 1500VAC. Beberapa saluran berbagi terminal COM yang sama.

Q3: Apakah modul memerlukan jumper pengaturan perangkat keras?

IC693ALG220 tidak memiliki jumper perangkat keras. Mode tegangan dan arus sepenuhnya dicapai melalui kabel eksternal dan resistor eksternal. Badan modul tidak memiliki sakelar celup.

Q4: Bagaimana cara menangani lapisan pelindung beberapa pemancar? Haruskah mereka dibumikan pada kedua ujungnya atau hanya pada salah satu ujungnya saja?

Untuk kabel berpelindung sinyal analog, disarankan untuk melakukan ground pada salah satu ujungnya. Lapisan pelindung hanya boleh dibumikan di sisi pemancar, dan lapisan pelindung di sisi modul harus dibiarkan mengambang. Pembumian di kedua ujungnya dengan mudah membentuk loop tanah, menyebabkan penyimpangan dan fluktuasi nilai.

Mengapa memilih kami?

Kami memiliki serangkaian prosedur pengujian profesional dan komprehensif yang lengkap, memastikan bahwa produk kami utuh dan berkualitas sangat baik. Kami berkomitmen untuk memberikan solusi terbaik kepada pelanggan atas permasalahan mereka dan memberikan layanan purna jual dengan kualitas terbaik.
