GE Fanuc IC200CBL602

GE Fanuc IC200CBL602 disediakan oleh Feimu Technology adalah kabel bus ekspansi rak khusus VersaMax PLC. Ini digunakan untuk menghubungkan papan utama VersaMax, backplane ekspansi, dan modul transceiver bus I/O jarak jauh untuk mencapai transmisi sinyal backplane PLC, dan untuk memperluas I/O untuk beberapa rak di dalam kabinet, dengan plug-and-play dan tidak diperlukan kabel.

Ini banyak digunakan dalam menyampaikan peralatan jalur, mesin cetak injeksi, peralatan pengemasan, dan lemari kontrol jalur perakitan, untuk memisahkan rak utama CPU dan papan ekspansi I/O yang tersebar. Sebagai pemasok profesional, kami selalu siap menjawab pertanyaan Anda.

Parameter

Keunggulan Teknologi dan Proses

Struktur internal kabel GE Fanuc IC200CBL602 terdiri dari beberapa helai konduktor pasangan terpilin tembaga bebas oksigen berlapis timah yang dipadukan dengan lapisan insulasi PP. Ini fitur struktur pelindung dua lapis dengan lapisan dalam aluminium foil dan jaring jalinan tembaga berlapis timah.

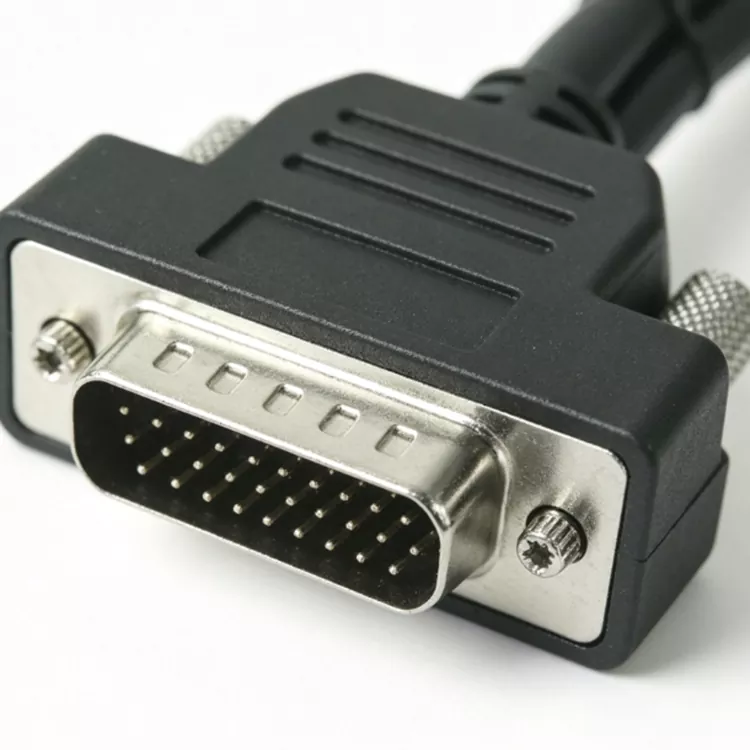

Lapisan luarnya adalah selubung PVC tahan api dan tahan minyak UL94 V0. Konektor di kedua ujungnya menggunakan rumah pengunci otomatis PBT dan pin berlapis tembaga-emas fosfor.

Setelah terminal inti kawat dikerutkan, ekornya dibentuk secara integral dengan pelindung penyangga. Proses produksi meliputi puntiran kawat, insulasi, pelapis pelindung, ekstrusi selubung, pemotongan panjang tetap, pemrosesan terminal, pencetakan injeksi, dan konduktivitas, ketahanan tekanan, kelelahan, dll. untuk pemeriksaan akhir.

Rangkaian kabel ini hanya berbeda spesifikasi panjangnya saja. Seluruh proses dirancang untuk menahan interferensi elektromagnetik industri, beradaptasi dengan kondisi getaran, memastikan komunikasi bus backplane yang stabil, dan mencegah kendornya steker, putusnya kabel internal, dan kesalahan lainnya.

Aplikasi utama

Menghubungkan pelat dasar utama VersaMax dengan pelat dasar I/O ekspansi, mentransmisikan sinyal bus bidang belakang, dan memperluas titik modul input/output PLC; Seri-menghubungkan beberapa basis slot untuk mencapai interaksi data antara CPU, catu daya, dan modul kuantitas digital/analog; Digunakan untuk pengkabelan antara modul pengirim ETM dan modul penerima ERM, untuk membangun komunikasi backplane jarak jauh terpisah di dalam kabinet kontrol; Memasang rangka utama CPU dan pelat dasar I/O secara terpisah ditempatkan di tempat lain untuk menghindari area interferensi dari konverter frekuensi dan saluran listrik, yang merupakan aplikasi utama GE Fanuc IC200CBL602.

Pertanyaan Umum

Q1: Bisakah digunakan dengan perangkat pihak ketiga?

Ini adalah kabel khusus yang dirancang khusus untuk seri VersaMax. Meskipun digunakan untuk sambungan industri standar, untuk memastikan kompatibilitas dan keandalan, disarankan untuk menggunakannya hanya dalam sistem VersaMax.

Q2: Apakah kabel memiliki pelindung?

Ya. Interiornya mengadopsi struktur pelindung ganda, yang secara efektif dapat menahan interferensi elektromagnetik umum (EMI) dan interferensi inverter di lingkungan industri, memastikan stabilitas transmisi data.

Q3: Apakah kabel mendukung hot plugging?

Sebagai kabel sambungan utama dalam sistem, disarankan untuk memasang atau melepasnya saat listrik mati untuk mencegah potensi dampak pada peralatan atau sinyal.

Verifikasi Keaslian Produk

Kabel GE Fanuc IC200CBL602 biasanya dipalsukan dengan bahan berkualitas rendah. Gunakan pemeriksaan ini untuk memverifikasi keaslian.

Kualitas konektor: Konektor asli memiliki permukaan halus dan bebas duri dengan bunyi klik pengunci yang jelas. Barang palsu sering kali memiliki tepi yang kasar atau mekanisme penguncian yang lemah.

Jaket kabel: Kabel asli memiliki jaket PVC tahan api UL94 V0 yang seragam dengan merek GE Fanuc yang jelas. Barang palsu sering kali menggunakan PVC murah yang rentan retak.

Pelindung: Kabel asli memiliki pelindung dua lapis (aluminium foil + jalinan tembaga berlapis timah). Barang palsu sering kali memiliki perlindungan yang minimal atau tidak ada sama sekali.

Pereda regangan: Kabel asli memiliki pelepas regangan yang dibentuk dengan kuat di kedua ujung konektor. Barang palsu sering kali memiliki strain relief yang lemah atau hilang.

Fleksibilitas kabel: Kabel asli fleksibel namun tahan lama karena konstruksi pasangan terpilin. Barang palsu sering kali terasa kaku atau terlalu rapuh.

Pengujian Sebelum Pengiriman

Feimu Technology tidak mengirimkan kabel yang belum teruji. Setiap IC200CBL602 melewati proses verifikasi berikut sebelum meninggalkan gudang kami.

Inspeksi visual: Jaket kabel diperiksa kerusakannya. Konektor diperiksa apakah ada pin yang bengkok atau retak. Relief regangan yang dibentuk diverifikasi.

Uji kontinuitas: Semua konduktor diuji kontinuitasnya. Tidak ada sirkuit terbuka atau arus pendek.

Uji kesesuaian konektor: Konektor diuji untuk pemasangan dan penguncian yang tepat dengan modul VersaMax.

Uji pelindung: Efektivitas pelindung diverifikasi berdasarkan persyaratan standar EMI.

Pengemasan: Kabel digulung dengan benar. Disegel dalam tas anti-statis. Diberi label dengan nomor model dan tanggal pengujian.

Catatan untuk Perhatian

Perlu diperhatikan bahwa saat memasang GE Fanuc IC200CBL602, harus dijauhkan dari konverter frekuensi, saluran catu daya, dan saluran relai tegangan tinggi untuk menghindari interferensi elektromagnetik yang kuat. Konektor harus dimasukkan sepenuhnya dan dikunci dengan klip. Kontak bus yang buruk dapat menyebabkan pemutusan I/O dan kesalahan modul.

Kabel harus menghindari kompresi jangka panjang dan tekukan yang keras. Radius lentur selama pemasangan harus memenuhi standar, dan hanya digunakan untuk bus khusus bidang belakang VersaMax dan tidak dapat digunakan sebagai kabel port serial komunikasi umum. Ini hanya cocok untuk kabinet kontrol industri biasa dan tidak didukung untuk penggunaan langsung di area berisiko tinggi tahan ledakan.
