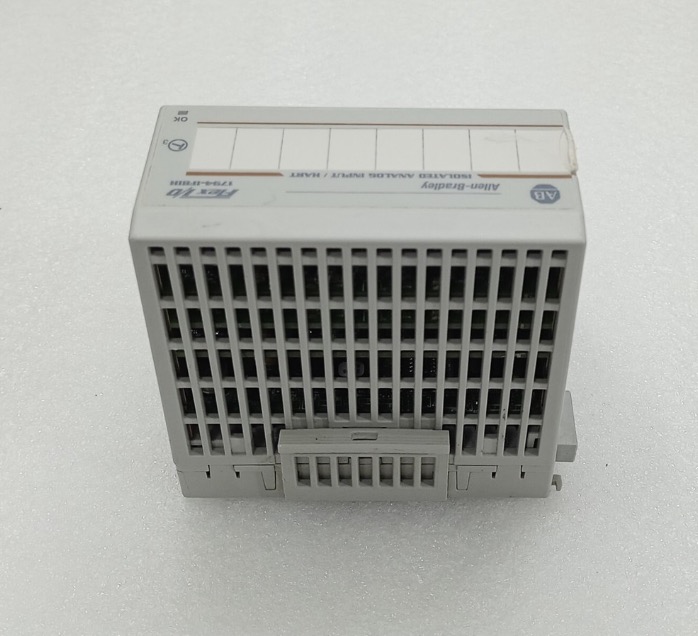

Teknologi Feimu menawarkan Allen Bradley 1794-IF8IH. Produk ini dirancang khusus untuk mengubah sinyal yang terus berubah dari lokasi industri - seperti suhu, tekanan, atau aliran - ke dalam bahasa digital yang dapat dipahami oleh pengontrol. Ini berbeda dari modul tipe arus biasa. Ia secara khusus bertanggung jawab untuk menangani sinyal terisolasi dan memiliki kemampuan anti-interferensi yang sangat kuat. Kami selalu menyediakan stok produk ini di sini untuk menyelesaikan bagian paling penting dari teka-teki sistem Flex I/O Anda, sehingga Anda tidak perlu mencari bantuan dari semua orang untuk modul tunggal ini.
Model Allen Bradley 1794-IF8IH ini mendukung protokol komunikasi HART, yang berarti model ini tidak hanya dapat membaca nilai arus 4-20mA, namun juga dapat "berbicara" dengan instrumen cerdas di lokasi untuk mendapatkan lebih banyak informasi diagnostik di dalam instrumen. Akurasi konversinya sangat tinggi, mampu menangkap perubahan sekecil apa pun di lapangan. Dan di pabrik, lingkungan elektromagnetik semacam itu sangat berantakan, kinerja isolasinya memainkan peran besar, dapat secara efektif mencegah sinyal interferensi luar mengacaukan data, untuk memastikan bahwa data yang dikirimkan ke PLC benar dan dapat diandalkan.
Allen Bradley 1794-IF8IH ini memiliki fitur yang sangat unik yaitu "isolasi saluran-ke-saluran". Banyak modul biasa memiliki landasan bersama untuk beberapa saluran, jadi jika satu kabel arde salah tersambung atau terdapat interferensi yang kuat, semua saluran mungkin terpengaruh. Tapi yang ini berbeda. Setiap saluran diisolasi secara independen. Bahkan jika satu saluran gagal, hal itu tidak akan mempengaruhi saluran lainnya. Ini sangat cocok untuk lokasi dengan sumber sinyal yang kompleks dan kondisi grounding yang buruk. Fitur lainnya adalah sangat hemat energi dan menghasilkan sedikit panas. Meskipun dipasang di lemari tertutup, tidak perlu khawatir akan pembuangan panas yang buruk dan area sekitarnya menjadi terlalu panas.
Allen Bradley 1794-IF8IH disertifikasi dengan label UL/cULus, yang sebenarnya mematuhi standar keselamatan Amerika Serikat dan Kanada. Ini telah lulus sertifikasi CE dan memegang sertifikasi ATEX dan IECEx. Desain dan pembuatannya memenuhi standar yang ketat, sehingga memungkinkan penggunaan yang aman di lokasi berbahaya yang berpotensi menimbulkan gas yang mudah meledak. Ini digunakan dalam industri minyak, gas, dan kimia.
Feimu Technology telah beroperasi di industri ini selama bertahun-tahun, dan keberhasilannya disebabkan oleh pemahamannya tentang nilai produk khusus ini. Kami bukan perusahaan yang hanya menjual modul digital secara umum. Kami juga memiliki persediaan besar modul analog khusus ini. Banyak pelanggan yang harus beralih ke modul isolasi ini karena tingginya interferensi di lapangan, namun sulit menemukan modul seperti itu di pasaran. Kami biasanya memiliki stoknya di sini. Yang ingin kami lakukan adalah memastikan bahwa ketika Anda menghadapi permasalahan sulit di lapangan, Anda tidak akan terhambat oleh perangkat keras.
Allen Bradley 1794-IF8IH adalah modul input analog terisolasi 8 saluran untuk sistem Flex I/O. Mendukung input arus 4-20mA dengan komunikasi protokol HART.
| Parameter | Spesifikasi |
|---|---|
| Model Produk | Allen Bradley 1794-IF8IH |
| Seri Produk | I/O fleksibel |
| Jumlah Masukan | 8 saluran |
| Jenis Masukan | Arus 4-20mA (dengan protokol HART) |
| Dukungan Protokol HART | Ya (Mode tuan rumah) |
| Resolusi | 16 bit |
| Ketepatan | ±0,1% dari kisaran penuh pada 25°C |
| Impedansi Masukan | 250Ω |
| Isolasi Saluran | Isolasi antar saluran dan ke ground |
| Tingkat Pembaruan | Dapat dikonfigurasi (cepat atau normal) |
| Undian Saat Ini Bidang Belakang | 150mA pada 5V DC |
| Pembuangan Daya | Maksimum 2,5W |
| Suhu Operasional | -20°C hingga 55°C |
| Suhu Penyimpanan | -40°C hingga 85°C |
| Kelembaban Relatif | 5% hingga 95% (tanpa kondensasi) |
| Sertifikasi | UL, cUL, CE, ATEX, IECEx |
1794-IF8IH mendukung komunikasi HART. HART (Highway Addressable Remote Transducer) adalah protokol hybrid yang memungkinkan komunikasi digital melalui kabel analog tradisional 4-20mA.
Apa yang dilakukan HART:
Data HART tersedia:
Manfaat lapangan:Seorang pelanggan memiliki pemancar tekanan yang pembacaannya salah. Dengan menggunakan HART, mereka membaca diagnostik dan menemukan bahwa sensor sudah jenuh. Pemancar diperiksa dan dikalibrasi ulang. Tanpa HART, mereka akan menganggap modul tersebut rusak dan tidak perlu menggantinya.
1794-IF8IH menyediakan isolasi antara setiap saluran dan antara saluran dan ground. Ini merupakan keuntungan signifikan dibandingkan modul non-terisolasi.
| Kondisi | Tanpa Isolasi | Dengan Isolasi (1794-IF8IH) |
|---|---|---|
| Lingkaran tanah | Mempengaruhi semua saluran. Menyebabkan pembacaan berfluktuasi. | Isolasi memutus loop dasar. Pembacaan tetap stabil. |
| Tegangan mode umum tinggi | Merusak modul atau menyebabkan pembacaan yang salah. | Modul menangani tegangan mode umum hingga ±400V. |
| Kesalahan pengkabelan pada satu saluran | Dapat merusak saluran lain yang berbagi landasan yang sama. | Isolasi melindungi saluran lain. |
| Petir atau lonjakan kabel sinyal | Kerusakan menyebar ke saluran lain dan bidang belakang. | Isolasi membatasi kerusakan pada saluran yang terkena dampak. |
Contoh soal lapangan:Seorang pelanggan memasang modul 1794-IF8IH di instalasi pengolahan air. Pabrik tersebut memiliki kabel sensor panjang yang dipasang di dekat kabel VFD. Tanpa isolasi, pembacaannya berfluktuasi. Dengan 1794-IF8IH, pembacaannya tetap stabil. Isolasi memecahkan masalah ground loop.
1794-IF8IH mendukung pemancar 2 kabel dan 4 kabel dengan komunikasi HART.
Pemancar 2 kabel (bertenaga loop):
Pemancar 4 kabel (bertenaga eksternal):
Aturan pengkabelan untuk HART:
1794-IF8IH memiliki indikator LED di panel depan. Ini memberikan informasi status segera.
| DIPIMPIN | Status | Arti | Tindakan |
|---|---|---|---|
| PWR | Hijau | Modul bertenaga dan beroperasi secara normal. | Tidak diperlukan tindakan. |
| PWR | Mati | Tidak ada daya untuk modul. | Periksa daya Flex I/O. Periksa koneksi backplane. |
| CH0 - CH7 | Hijau | Saluran dikonfigurasi dan membaca normal. | Tidak diperlukan tindakan. |
| CH0 - CH7 | Mati | Saluran tidak dikonfigurasi atau tidak digunakan. | Konfigurasikan saluran di Studio 5000. |
| CH0 - CH7 | Merah | Sinyal masukan di luar jangkauan atau kesalahan komunikasi HART. | Periksa kabel sensor. Periksa konfigurasi HART. |
Modul Allen Bradley 1794-IF8IH biasanya dipalsukan. Gunakan pemeriksaan ini untuk memverifikasi keaslian.
Jika modul menunjukkan pembacaan yang salah atau komunikasi HART gagal, curigai ada yang palsu. Hubungi Feimu Technology dengan foto untuk verifikasi.
Feimu Technology tidak mengirimkan modul yang belum teruji. Setiap 1794-IF8IH melewati proses verifikasi berikut sebelum meninggalkan gudang kami.
Laporan pengujian tersedia berdasarkan permintaan. Kirim email ke sales@feimutech.com untuk salinan laporan pengujian modul Anda.
