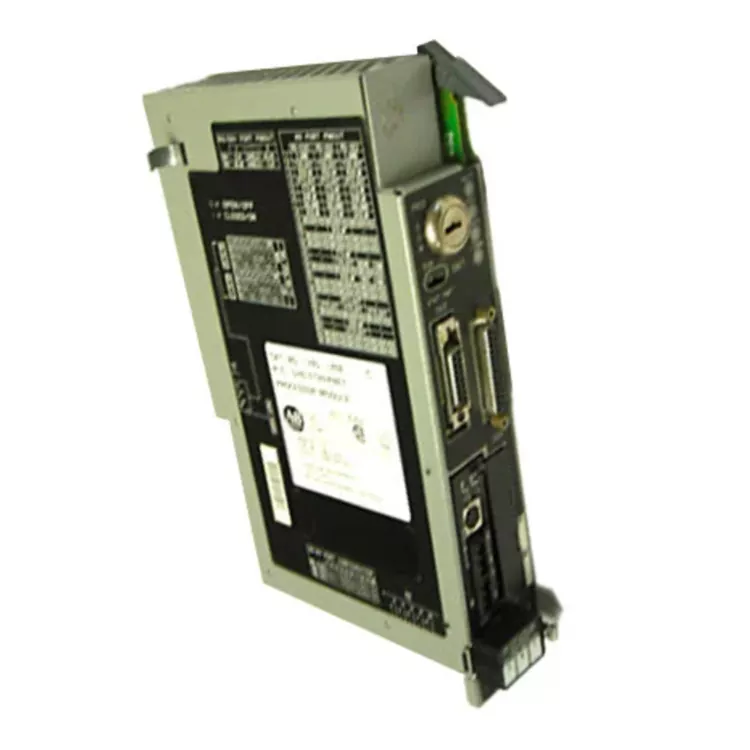

Allen Bradley 1785 L40E

Allen Bradley 1785 L40E dilengkapi dengan memori program 48K dan memiliki antarmuka komunikasi Ethernet independen. Ini kompatibel dengan DH+ dan jaringan IO jarak jauh dan mendukung kontrol titik berkapasitas besar. Ini adalah salah satu dari sedikit model kelas atas dengan port jaringan di seri PLC 5. Ini banyak digunakan dalam sistem kontrol otomatis lama berskala besar di industri seperti teknik kimia, pembangkit listrik, metalurgi, dan mobil. Sebagai pemasok industri lintas batas senior, Feimu Technology berfokus pada modul produksi cetak, penyaringan, pengujian dan pasokan kompatibilitas peralatan keamanan, komunikasi yang stabil, penggunaan komputer.

Proses Instalasi

Pemeriksaan daya:

Matikan catu daya sistem PLC dan pastikan rak dan jalur komunikasi dalam kondisi aman.

Pasang modul prosesor:

Masukkan Allen Bradley 1785 L40E PLC - 5 slot rak yang sesuai, modul tetap dan sambungkan kembali.

Jalur komunikasi koneksi:

Berdasarkan permintaan sistem untuk menghubungkan antarmuka komunikasi Ethernet dan DH + atau Remote I/O.

Tes Penyalaan:

Buka catu daya, periksa lampu indikator status CPU, pastikan modul boot normal.

Konfigurasi aplikasi:

Gunakan RSLogix 5 untuk menghubungkan prosesor, mengunduh program dan memeriksa parameter I/O dan komunikasi.

Jalankan tes:

Verifikasi komunikasi PLC dan fungsi kontrol untuk eksekusi program dan lokasi, mengonfirmasi pengoperasian normal sistem.

Pertanyaan Umum

Q1. Data apa yang perlu dicadangkan sebelum penggantian?

program pengguna PLC;

File tabel data;

Parameter konfigurasi I/O;

Pengaturan jaringan komunikasi;

File konfigurasi prosesor.

Q2. Metode komunikasi apa yang didukung?

Mendukung Ethernet, DH+ (Data Highway Plus), I/O Jarak Jauh, dan komunikasi serial RS-232/422/423. Itu dapat terhubung ke komputer atas, I/O jarak jauh, dan perangkat otomasi lainnya.

Q3. Perangkat lunak pemrograman apa yang digunakan?

Gunakan RSLogix 5 untuk membuat, mengunggah, mengunduh dan memantau program, dan menggunakan RSLinx untuk konfigurasi komunikasi.

Q4. Bagaimana cara mengatasi masalah ketika komunikasi dengan PLC gagal?

Periksa sambungan kabel komunikasi Ethernet/DH+;

Konfirmasikan pengaturan alamat node jaringan;

Periksa konfigurasi driver RSLinx;

Konfirmasikan apakah lampu indikator status CPU normal;

Periksa modul komunikasi dan konfigurasi parameter jaringan.

Q5. Bagaimana cara menangani saat lampu kesalahan CPU menyala?

Periksa kode kesalahan prosesor;

Konfirmasikan jika ada kesalahan dalam program;

Periksa status baterai;

Coba muat ulang program yang valid;

Jika perlu, lakukan pengujian diagnostik CPU.

Spesifikasi Teknis

Keuntungan inti

1. Komunikasi Ethernet terintegrasi

Mendukung koneksi Ethernet industri, memfasilitasi pertukaran data dengan komputer atas, sistem pemantauan, dan peralatan otomasi lainnya.

2. Kompatibel dengan arsitektur kontrol PLC-5

Dapat langsung digunakan untuk pemeliharaan sistem PLC-5 yang ada, sehingga mengurangi biaya peningkatan peralatan.

3. Kemampuan manajemen I/O yang kuat

Mendukung ekspansi I/O digital dan analog skala besar, cocok untuk aplikasi kontrol yang kompleks.

4. Dukungan multi-jaringan

Kompatibel dengan metode komunikasi Ethernet, DH+, dan I/O Jarak Jauh, meningkatkan fleksibilitas integrasi sistem.

5. Memperpanjang siklus hidup peralatan

Cocok sebagai suku cadang pengganti sistem PLC-5 lama, membantu menjaga kelangsungan pengoperasian peralatan produksi.

Bidang aplikasi

Allen Bradley 1785 L40E terutama diterapkan di:

Kontrol jalur produksi otomasi

Peralatan manufaktur mobil

Sistem mesin pengemasan

Sistem akuisisi data pabrik

Peralatan kontrol proses

Proyek pemeliharaan sistem lama PLC-5

Aplikasi khas:

Menghubungkan sistem kontrol PLC dan peralatan pemantauan atas melalui jaringan Ethernet untuk mencapai transmisi data produksi dan pemantauan status peralatan.

Mengapa memilih kami?

Purna jual dan layanan

Menyediakan:

Konfirmasi kompatibilitas produk

Panduan instalasi sistem PLC-5

Dukungan konfigurasi komunikasi Ethernet

Panduan proses debug RSLogix 5

Dukungan analisis kesalahan

Sertifikasi dan jaminan kualitas

Proses pengujian produk: Inspeksi visual

Konfirmasi model dan versi perangkat keras

Tes penyalaan daya

Tes status operasi CPU

Tes komunikasi Ethernet/DH+

Tes membaca dan menulis program RSLogix 5

Uji stabilitas operasi jangka panjang

Ketentuan pengiriman: Catatan pemeriksaan produk; Foto fisik; Catatan pemeriksaan kemasan

Kasus nyata dan evaluasi pelanggan

Sistem kontrol tambahan pembangkit listrik termal mengadopsi arsitektur Ethernet PLC-5. Unit kendali utama Allen Bradley 1785 L40E sudah tua dan tidak berfungsi, serta sulit menemukan pemasok yang dapat diandalkan di seluruh jaringan. Teknologi Feimud menyediakan pemeriksaan penuh terhadap produk asli yang bagus, yang sangat kompatibel dengan program asli dan konfigurasi jaringan, dan memecahkan kegagalan peralatan sekaligus, memastikan produksi pembangkit listrik yang aman dan berkelanjutan.

Insinyur otomasi pembangkit listrik: CPU lama dengan port jaringan L40E sangat langka. Dibandingkan dengan banyak lainnya, hanya pasokan Feimud yang dapat diandalkan. Komunikasi di mesin stabil, dan laporan inspeksi selesai.
