Allen Bradley 1769 IQ32

Allen Bradley 1769 IQ32 adalah modul input digital DC kepadatan tinggi 32 titik. Teknologi ini cocok untuk pengumpulan sakelar jarak dan sinyal sensor fotolistrik dalam aplikasi skala besar, dan banyak digunakan di jalur perakitan otomotif di luar negeri, transportasi material, dan jalur produksi pemrosesan otomatis. Teknologi Feimu telah banyak terlibat dalam bidang kendali industri luar negeri dan merupakan pemasok suku cadang global yang andal.

Semua modul yang masuk menjalani deteksi sinyal saluran berurutan dan pengujian online bus backplane. Semua produk yang rusak dengan kerusakan saluran, penuaan laten, atau perbaikan perbaikan disaring secara ketat. Tidak perlu melakukan debugging tambahan pada saat kedatangan, dan dapat langsung dipasang dan diganti, sepenuhnya memenuhi persyaratan penggunaan pabrik di luar negeri untuk pemeliharaan darurat dan dimulainya kembali produksi dengan cepat.



Keuntungan inti

Masukan kepadatan tinggi 32 titik: Satu modul dapat mengumpulkan lebih banyak sinyal di lokasi, mengurangi jumlah modul dan ruang pemasangan.
Menghemat ruang kabinet kontrol: Cocok untuk peralatan otomatisasi dengan banyak titik I/O.
Pengoperasian yang stabil dan andal: desain kelas industri, cocok untuk lingkungan pengoperasian berkelanjutan jangka panjang.
Kompatibilitas sistem CompactLogix: Dapat langsung diintegrasikan ke dalam arsitektur I/O 1769.
Perawatan sederhana: Struktur modular, memfasilitasi penggantian dan perluasan.



Prosedur pengolahan data

Sinyal input 24V DC di lokasi → antarmuka terminal input → sirkuit perlindungan/penyaringan → sirkuit isolasi fotolistrik → unit deteksi status input → modul pemrosesan data → antarmuka bus 1769 → Pengontrol CompactLogix

Parameter penting



Parameter	Spesifikasi
Model	1769 IQ32
Seri	CompactLogix 1769
Jenis Produk	Modul Masukan DC Digital
Jenis Masukan	Masukan Digital DC
Jumlah Masukan	32 Poin
Nilai Tegangan Masukan	24VDC
Rentang Tegangan Operasi	10～30V DC
Masukan Saat Ini	Kira-kira. 4,3 mA pada 24V DC
Waktu Tunda Masukan	Kira-kira. 8 mdtk (HIDUP/MATI)
Tegangan Isolasi	75V DC (Isolasi Berkelanjutan)
Sistem I/O	1769 I/O Kompak
Konsumsi Daya	Kira-kira. 115 mA pada 5.1V DC
Metode Instalasi	Rel DIN atau Pemasangan Panel
Metode Komunikasi	Melalui Bus I/O Kompak 1769

Mengapa memilih kami

Ketika sebagian besar pemasok di pasar hanya melakukan penyortiran tampilan sederhana, Feimu Technology, sebagai pemasok global suku cadang AB yang sudah tidak diproduksi lagi, telah menetapkan standar pengujian eksklusif untuk modul masukan kepadatan tinggi seperti Allen Bradley 1769 IQ32.

Kami menghilangkan suku cadang yang diperbaharui dan diperbaiki dengan saluran yang menua atau titik yang tidak berfungsi. Sebelum setiap modul meninggalkan gudang, kami menyelesaikan verifikasi bus backplane, dan melakukan pengujian penyalaan titik demi titik 32 saluran untuk mencegah bahaya yang sering terjadi di lokasi seperti kehilangan sinyal dan titik tidak responsif. Kami juga menyediakan catatan pengujian lengkap dengan barang tersebut. Ini kompatibel dengan proses pengadaan di luar negeri, mendukung berbagai saluran transportasi internasional, dan dapat menyediakan satu set dokumen deklarasi bea cukai yang lengkap.

Kami telah memperdalam pemeliharaan sistem Compact I/O yang sudah ketinggalan zaman dan dapat memberikan referensi teknis dasar untuk membantu pelanggan dengan cepat menangani kegagalan sinyal input digital, sehingga meminimalkan kerugian downtime yang tidak direncanakan.



Pertanyaan Umum

Q1. Perangkat di lokasi mana yang dapat dihubungkan?

Sensor fotolistrik;
Sakelar kedekatan;
Sakelar batas;
Sakelar tombol tekan;
Perangkat keluaran relai;
Sinyal umpan balik pengoperasian peralatan.

Q2. Bagaimana cara menangani status titik masukan yang tidak normal?

Periksa catu daya 24V DC di lokasi;
Konfirmasikan apakah pengkabelan terminal masukan sudah benar;
Periksa status keluaran sensor;
Periksa koneksi terminal umum;
Hilangkan interferensi elektromagnetik di tempat.

Q3. Bagaimana mengatasi jika PLC tidak dapat mengenali?

Konfirmasikan posisi pemasangan modul yang benar;
Periksa koneksi bus 1769;
Periksa konfigurasi modul Studio 5000/RSLogix 5000;
Lihat informasi diagnostik pengontrol.

Q4. Apakah ini mendukung input berkecepatan tinggi?

IQ32 1769 terutama digunakan untuk akuisisi input kuantitas digital umum. Jika pulsa berkecepatan tinggi atau aplikasi penghitungan berkecepatan tinggi diperlukan, modul input berkecepatan tinggi khusus harus dipilih.

Q5. Bagaimana cara meningkatkan stabilitas sistem?

Gunakan catu daya 24V DC yang stabil;
Jauhkan jalur sinyal masukan dari kabel daya;
Lakukan pekerjaan dengan baik dalam grounding dan shielding;
Periksa kekencangan terminal secara teratur.

Setelah menerima barang, penilaian keaslian

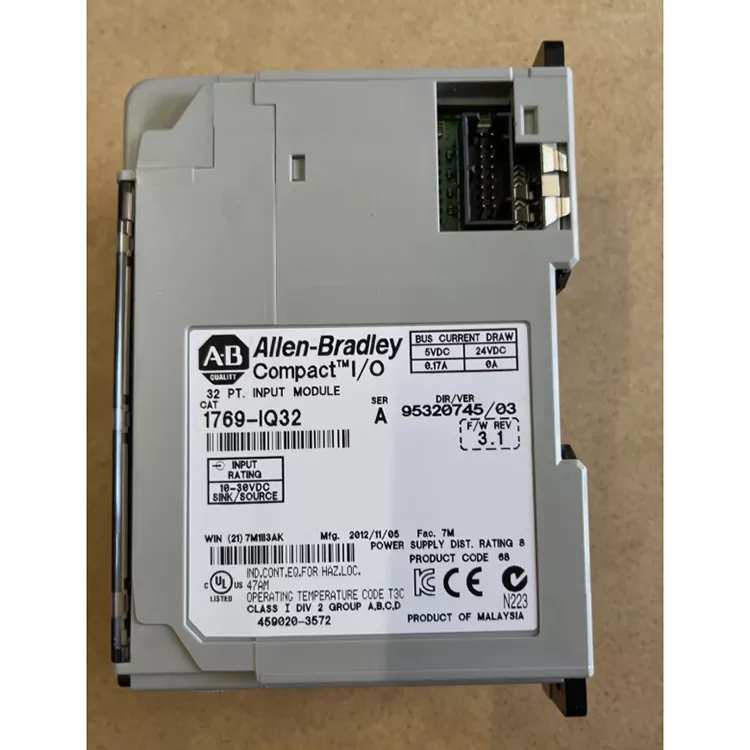

Pemeriksaan label:
Konfirmasikan bahwa model 1769 IQ32, identifikasi Allen Bradley, nomor seri, nomor produk, dan informasi batch sudah jelas dan lengkap. Data resmi menunjukkan bahwa model tersebut adalah modul input digital 32 titik 24V DC, yang dapat digunakan sebagai dasar pemeriksaan parameter.
Inspeksi penampilan:

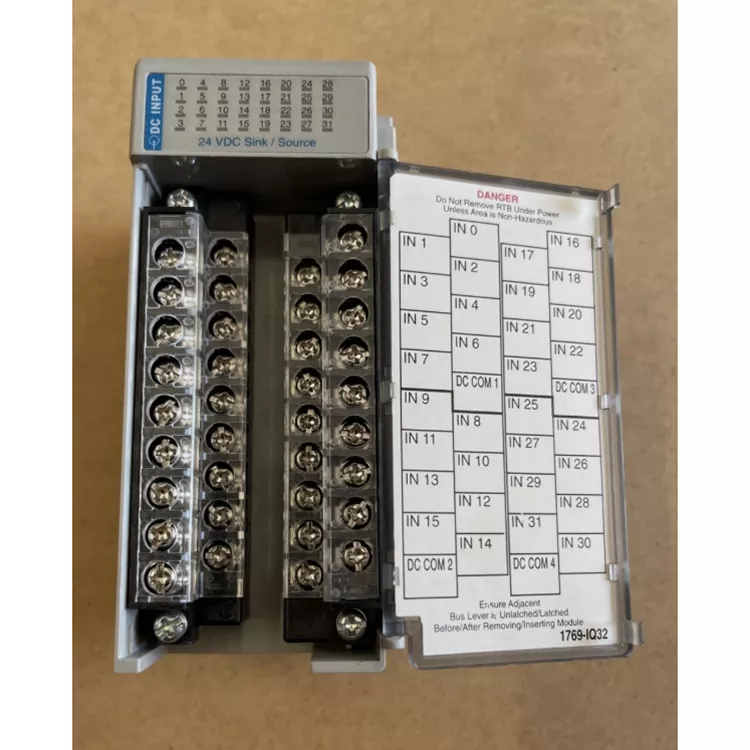

Periksa apakah housing Allen Bradley 1769 IQ32, penutup terminal, jepitan, dan sekrup dalam kondisi baik, dan tidak ada tanda-tanda pembongkaran, renovasi, ablasi, atau keausan yang terlihat jelas.
Antarmuka untuk diperiksa:
Periksa antarmuka koneksi bus 1769, terminal normal, tidak ada oksidasi, deformasi atau kerusakan.
Parameter yang harus diperiksa:
Dikonfirmasi: masukan 32 poin; Tipe masukan 24 v DC; Rentang masukan sekitar 10 ~ 30 v DC; Ukuran tampilan dan tata letak terminal konsisten dengan data resmi.
Tes komputer:
Untuk instalasi sistem CompactLogix, dapat mengidentifikasi modul PLC konfirmasi, dan respons sinyal masukan uji titik demi titik normal.
Retensi data
Simpan foto produk, foto label, catatan pengujian, dan informasi pabrik untuk tindak lanjut.
