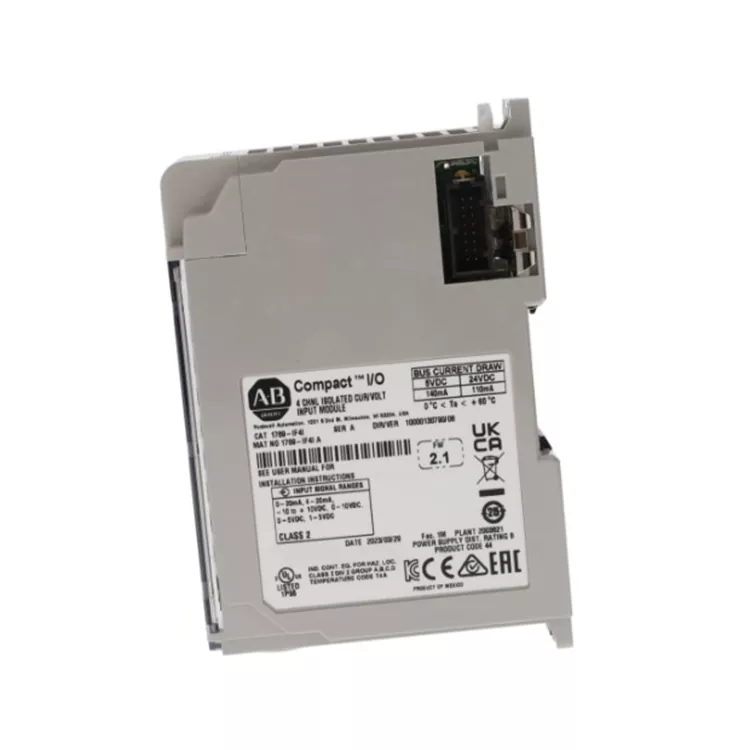

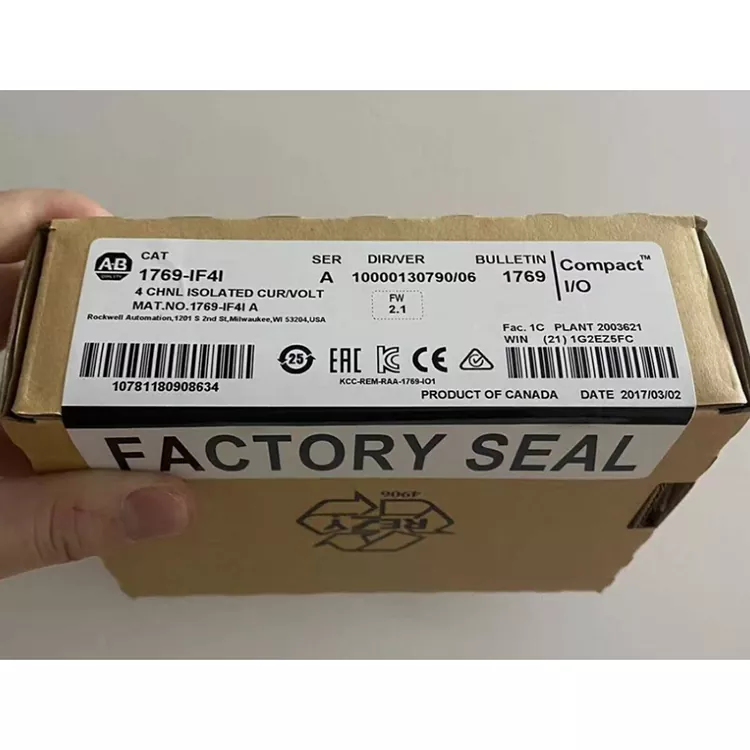

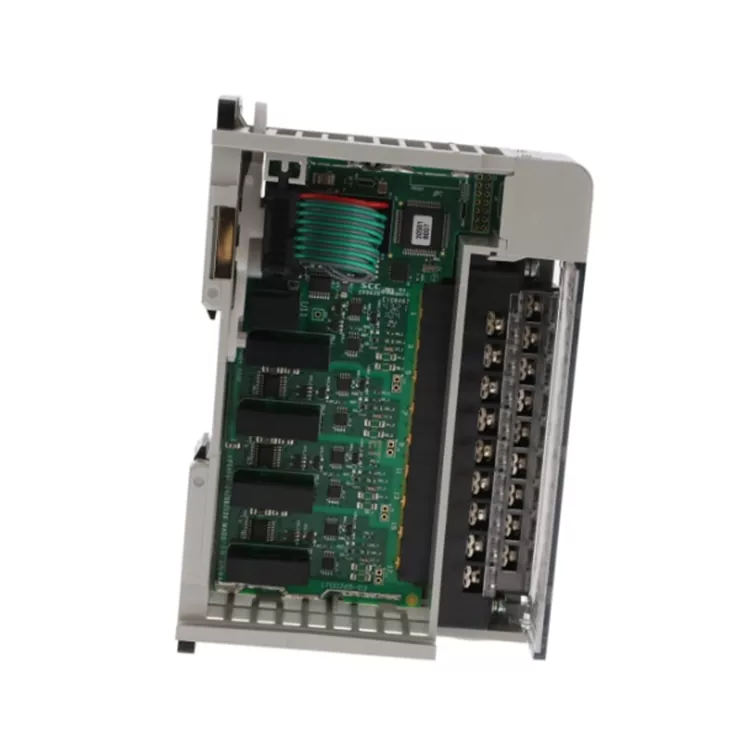

Allen Bradley 1769 IF4I

Allen Bradley 1769 IF4I adalah modul input analog tipe arus 4 saluran yang menerima sinyal sensor 4-20mA. Ini terutama digunakan untuk mengumpulkan sinyal level, tekanan, dan aliran cairan, dan banyak digunakan dalam pengolahan air, bahan kimia, dan peralatan otomasi warisan manufaktur di luar negeri. Feimu Technology, sebagai pemasok profesional yang menargetkan pasar luar negeri, melakukan uji akurasi pengambilan sampel pada setiap saluran modul, melakukan deteksi online bus backplane, menyaring produk yang rusak dengan penyimpangan saluran dan produk yang memerlukan pemeliharaan atau perbaikan, dan memungkinkan penggantian langsung pada saat kedatangan untuk memenuhi kebutuhan perbaikan mendesak dari pabrik di luar negeri.

Proses instalasi:

1. Konfirmasi sistem

Konfirmasikan kompatibilitas Allen Bradley 1769 IF4I dengan sistem kontrol CompactLogix 1769 dan persyaratan konfigurasi I/O.

2. Putuskan sambungan catu daya

Matikan catu daya, PLC dan sistem I/O untuk menghindari kerusakan peralatan instalasi listrik.

3. Tentukan lokasi pemasangan

Berdasarkan perencanaan sistem kendali, modul dipasang di lokasi pada grup modul I/O 1769.

4. Modul sudah terpasang

Sejajarkan konektor bus 1769, masukkan modul ke dalam modul yang berdekatan dan kunci gesper untuk memastikan sambungan aman.

5. Kabel sinyal

Hubungkan adegan sesuai dengan definisi sinyal arus terminal 4 ~ 20 ma / 0 ~ 20 ma, pastikan bahwa polaritas dan landasan pelindung sudah benar.

6. Konfigurasi perangkat lunak

Tambahkan 1769 IF4I ke RSLogix 5000 / Studio 5000 dan atur rentang input, parameter saluran, dan Pengaturan filter.

7. Sistem dihidupkan

Pulihkan catu daya, periksa lampu indikator status modul dan informasi diagnostik pengontrol.

8. Pemeriksaan sinyal

Nilai membaca sinyal masukan standar saat ini, pastikan PLC konsisten dengan masukan sebenarnya, selesaikan debugging.

Keuntungan Inti

Akuisisi analog presisi tinggi: mendukung sinyal arus 4 ~ 20mA yang umum digunakan industri, meningkatkan stabilitas pengukuran.

4 saluran masukan independen: memenuhi persyaratan pemantauan multi-perangkat dan multi-parameter secara bersamaan.

Kemampuan anti-interferensi yang kuat: cocok untuk lingkungan kelistrikan yang kompleks di lokasi industri.

Konfigurasi fleksibel: Mendukung pengaturan rentang masukan yang berbeda untuk memfasilitasi integrasi sistem.

Koneksi tanpa batas CompactLogix: dipasang langsung pada sistem I/O 1769, mengurangi kerumitan perkabelan.

Parameter kunci

Mengapa memilih kami

Feimu Technology memasok suku cadang kontrol industri langka yang dihentikan produksinya oleh Rockwell ke pasar global. Sistem ini secara ketat memilih sumber pasokan untuk modul kuantitas analog terkini Allen Bradley 1769 IF4I, menghilangkan modul yang diperbarui dan diperbaiki dengan redaman pengambilan sampel atau cacat saluran. Sebelum setiap modul dikirim, semua pemeriksaan akurasi saluran dan uji stabilitas bidang belakang diselesaikan untuk menghindari kesalahan tersembunyi seperti penyimpangan pembacaan dan pengumpulan abnormal. Catatan tes lengkap disediakan. Ini mendukung berbagai solusi logistik internasional dan dapat menyediakan satu set lengkap dokumen bea cukai perdagangan luar negeri. Memahami kesulitan pemeliharaan peralatan Compact I/O lama di luar negeri, perusahaan ini dapat menawarkan bantuan teknis dasar untuk menangani masalah di lokasi terkait pengumpulan kuantitas analog dan mengurangi kerugian produksi yang disebabkan oleh waktu henti yang tidak direncanakan.

Pertanyaan Umum

Q1. Perangkat apa saja yang bisa dihubungkan?

Pemancar tekanan;

Pengukur aliran;

Sensor level;

Pemancar suhu;

Instrumen deteksi industri dan perangkat lain yang mengeluarkan sinyal arus.

Q2. Apa alasan pembacaan sinyal 4-20mA yang tidak normal?

Koneksi terbalik dari jalur sinyal;

Catu daya sensor tidak normal;

Konfigurasi rentang input salah;

Terminal koneksi longgar;

Interferensi elektromagnetik.

Q3. Bagaimana cara menangani jika PLC tidak dapat mengenali?

Periksa apakah modul terpasang dengan benar;

Konfirmasikan bahwa koneksi bus 1769 normal;

Periksa konfigurasi Studio 5000 / RSLogix 5000;

Lihat informasi kesalahan pengontrol.

Q4. Bagaimana cara meningkatkan akurasi pengukuran?

Gunakan sumber sinyal 4-20mA yang stabil;

Atur rentang input dengan benar;

Gunakan kabel berpelindung;

Lakukan pekerjaan dengan baik di landasan di tempat;

Sesuaikan parameter pemfilteran sesuai dengan persyaratan di lokasi.

Q5. Apakah diperlukan catu daya terpisah?

Modul ini didukung oleh backplane sistem CompactLogix 1769. Sinyal analog di lokasi perlu disediakan oleh peralatan eksternal.

Bidang aplikasi

1. Sistem Pengendalian Proses

Kumpulan sinyal tekanan, aliran, dan level;

Pemantauan proses produksi secara real-time.

2. Jalur Produksi Otomatis

Kumpulan sinyal umpan balik sensor;

Digunakan untuk deteksi status peralatan dan kontrol loop tertutup.

3. Industri Pengolahan Air dan Energi

Pemantauan tekanan, aliran, dan parameter kelistrikan;

Realisasi manajemen otomatis.

4. Peralatan Mekanik

Pengumpulan sinyal transduser suhu dan tekanan;

Digunakan untuk analisis status pengoperasian peralatan.

5. Proyek Renovasi Industri

Penggantian modul input analog lama;

Peningkatan kemampuan akuisisi data sistem CompactLogix.

Kasus dan Ulasan Pelanggan

Pengambilan sampel modul IF4I Allen Bradley 1769 milik pabrik air kimia di luar negeri menunjukkan penyimpangan, pembacaan data aliran dan ketinggian yang tidak stabil, dan ketidakmampuan untuk melakukan pengaturan proses secara normal. Pelanggan membeli modul asli yang memenuhi syarat dari Faimu Technology, menyelesaikan pengiriman dan penggantian lintas batas. Pengambilan sampel setiap saluran kembali tepat dan stabil, dan peralatan kembali berproduksi normal.

Ulasan Pelanggan: Sangat sulit untuk menemukan modul kuantitas analog berkualitas baik saat ini. Setelah menerimanya, kami langsung menginstal dan menggunakannya, yang membantu kami mengatasi masalah pengambilan sampel data yang tidak akurat.
