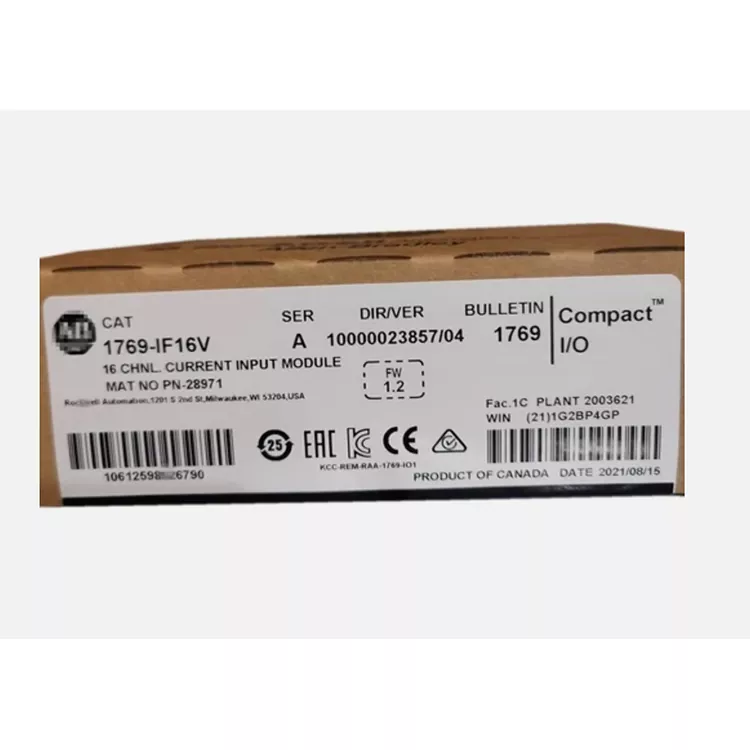

Allen Bradley 1769 IF16V

Allen Bradley 1769 IF16V adalah modul input analog tipe tegangan 16 saluran, yang digunakan untuk mengumpulkan sinyal tegangan sensor dan diterapkan secara luas pada peralatan otomatisasi yang ada di industri kimia luar negeri, pengolahan air, manufaktur, dll. Sebagai pemasok profesional yang melayani pasar luar negeri, modul penyimpanan gudang Feimu Technology menyelesaikan semua kalibrasi akurasi saluran dan pengujian stabilitas bus backplane; itu juga menyaring produk dengan penyimpangan sinyal dan melakukan perbaikan atau perbaikan perangkat keras pada item yang cacat. Setelah produk tiba, produk tersebut dapat langsung dipasang di peralatan untuk penggantian, sehingga memenuhi kebutuhan pemeliharaan mendesak dari pabrik di luar negeri.

Proses Instalasi

1. Validasi sistem → Verifikasi bahwa Allen Bradley 1769 IF16V kompatibel dengan sistem CompactLogix 1769 dan pengontrol mendukung modul ini.
2. Putuskan sambungan daya → Matikan daya PLC dan sistem I/O untuk menghindari kerusakan peralatan akibat instalasi langsung.

3. Tentukan Lokasi pemasangan → Sesuai dengan rencana konfigurasi I/O, pasang modul di lokasi yang ditentukan pada grup modul I/O 1769.

4. Pemasangan modul → Sejajarkan konektor bus 1769, masukkan modul dan kunci gesper untuk memastikan modul terpasang dengan kuat.
5. Kabel sinyal untuk menghubungkan sinyal input tegangan analog sesuai dengan definisi terminal, dan memastikan pelindung sinyal dan grounding sudah benar.
6. Konfigurasi Perangkat Lunak → Tambahkan 1769-IF16V di RSLogix 5000 / Studio 5000, dan atur rentang input, parameter filter, dan konfigurasi saluran.
7. Uji daya → Pulihkan catu daya sistem, periksa lampu indikator status modul dan informasi diagnosis pengontrol.
8. Sinyal dan periksa sinyal tegangan masukan standar, konfirmasikan nilai baca PLC konsisten dengan masukan sebenarnya, selesaikan debugging.

Kekuatan inti

Masukan kepadatan tinggi 16 saluran: satu modul dapat mengumpulkan sinyal tegangan analog multisaluran, menghemat ruang kabinet kontrol.
Konversi sinyal presisi tinggi: teknologi konversi Sigma - Delta A/D, meningkatkan stabilitas akuisisi data.
Dukungan berbagai rentang tegangan: cocok untuk berbagai jenis sensor dan instrumen lapangan.
Kemampuan anti-interferensi yang kuat: mendukung fungsi penyaringan dan diagnosis masukan, meningkatkan keandalan lingkungan industri.
Kenyamanan integrasi CompactLogix: Akses langsung ke sistem I/O 1769, desain sistem yang disederhanakan.

Parameter penting

Mengapa memilih kami

Feimu Technology memasok suku cadang kendali industri yang langka yang telah dihentikan produksinya dari Rockwell secara global. Teknologi ini secara ketat menyaring sumber pasokan untuk modul input analog Allen Bradley 1769 IF16V dan menghilangkan komponen perbaikan dan rekondisi dengan redaman presisi dan kesalahan saluran. Sebelum setiap modul dikeluarkan dari gudang, verifikasi presisi multi-saluran dan pengujian online backplane diselesaikan untuk menghindari kesalahan tersembunyi seperti penyimpangan analog dan pembacaan yang tidak akurat, dan catatan pengujian dikeluarkan. Mendukung berbagai logistik internasional, dapat menyelesaikan satu set lengkap dokumen deklarasi bea cukai perdagangan luar negeri. Akrab dengan pemeliharaan kompak di luar negeri (I/O dan peralatan lama, dapat memberikan dasar untuk bantuan teknis, pemrosesan cepat masalah akuisisi analog yang tidak normal, mengurangi waktu henti yang tidak direncanakan yang menyebabkan kerugian produksi.

Bidang aplikasi

1. Pengendalian Proses Industri

Kumpulkan sinyal tegangan dari tekanan, suhu, ketinggian cairan, dan pemancar lainnya;

Digunakan untuk pemantauan proses produksi secara real-time.

2. Jalur produksi otomatis

Umpan balik analog sensor akuisisi;

Sadarilah deteksi status peralatan dan kontrol loop tertutup.

3. Sistem pemantauan peralatan

Pemantauan motor, catu daya, parameter simulasi getaran, seperti;

Meningkatkan efisiensi pemeliharaan peralatan.

4. Sistem manajemen energi

Mengumpulkan sinyal analog terkait tegangan dan daya;

Digunakan untuk analisis data dan kontrol optimasi.

5. Peralatan pembuatan mesin

Digunakan untuk CNC, robot, peralatan uji, dan akuisisi kuantitas analog lainnya.

Kasus pelanggan dan evaluasi

Modul IF16V 1769 dari instalasi pengolahan air di luar negeri mengalami penyimpangan pembacaan saluran, distorsi data sensor, dan parameter proses tidak dapat dikontrol secara normal. Pelanggan membeli modul asli yang memenuhi syarat dari Feimu Technology, dan pengiriman lintas batas telah diselesaikan untuk penggantian. Semua saluran analog mengumpulkan data memulihkan akurasi dan stabilitas, dan peralatan kembali beroperasi normal.

Evaluasi Pelanggan: Tidak mudah untuk menemukan modul kuantitas analog yang sehat. Menerimanya langsung untuk instalasi memecahkan masalah penyimpangan data yang sulit bagi kami.

Pertanyaan Umum

Q1. Apa penyebab sinyal masukan tidak stabil?

Jalur sinyal analog tidak menggunakan kabel berpelindung;

Landasan yang buruk;

Konfigurasi rentang masukan salah;

Interferensi elektromagnetik dari motor, konverter frekuensi, dll. terdapat di lokasi;

Keluaran sensor tidak stabil.

Q2. Bagaimana cara mengatasi PLC yang tidak dapat mengenali?

Apakah Allen Bradley 1769 IF16V dipasang dengan benar;

Apakah sambungan bus 1769 normal;

Apakah konfigurasi modul di Studio 5000/RSLogix 5000 benar;

Apakah firmware pengontrol kompatibel.

Q3. Bagaimana cara meningkatkan akurasi pengukuran?

Gunakan sumber sinyal di tempat yang stabil;

Atur rentang input dengan benar;

Atur parameter pemfilteran masukan secara wajar;

Lakukan pekerjaan dengan baik dalam pelindung dan grounding saluran sinyal.

Q4. Perangkat apa saja yang bisa dihubungkan?

Peralatan industri yang dapat dihubungkan dengan sinyal tegangan keluaran, misalnya:

Sensor tekanan;

Sensor level cairan

Pemancar suhu;

Sensor posisi;

Alat ukur.

Q5. Apa kesalahan umum yang terjadi?

Tidak ada sinyal masukan di saluran;

Penyimpangan besar dalam nilai pembacaan;

Fluktuasi nilai masukan;

Kegagalan komunikasi modul;

Kesalahan konfigurasi saluran.
