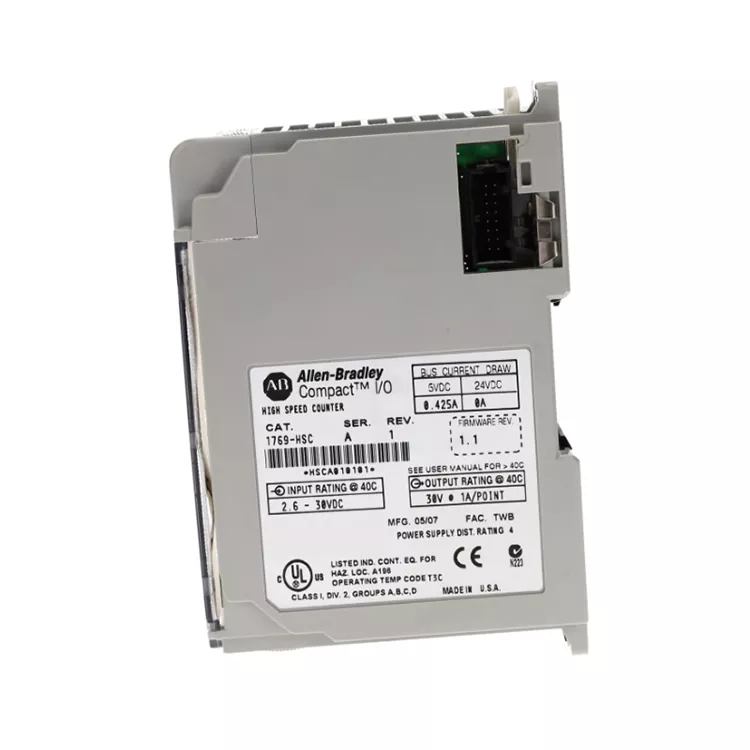

Allen Bradley 1769 HSC

Encoder antarmuka Allen Bradley 1769 HSC dan sensor pulsa digunakan untuk melakukan pengukuran kecepatan, pengukuran panjang, dan kontrol posisi. Mereka diterapkan secara luas dalam pengemasan luar negeri, pemrosesan bahan, dan peralatan otomatis jenis pengangkutan untuk manajemen inventaris. Feimu Technology, sebagai pemasok profesional yang menargetkan pasar luar negeri, telah menyelesaikan seluruh akuisisi pulsa dan pengujian penuh bus backplane untuk modul pergudangan. Ini menghilangkan saluran input barang yang sudah tua dan diperbarui, dan barang yang masuk dapat langsung dipasang dan diganti untuk memenuhi kebutuhan perbaikan cepat dari pabrik di luar negeri.

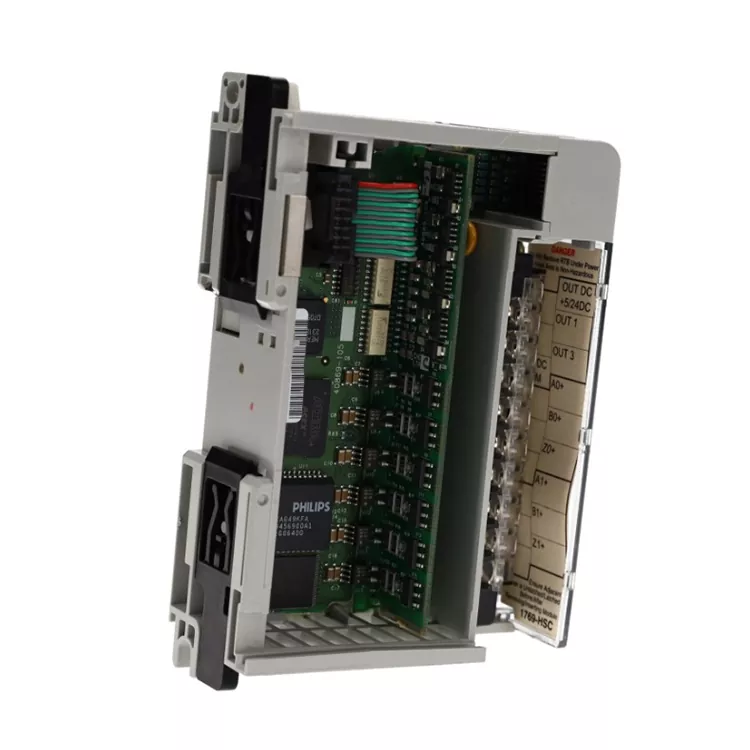

Struktur dalam

Allen Bradley 1769 HSC adalah modul penghitung berkecepatan tinggi dari seri CompactLogix 1769. Ini mengadopsi desain struktural akuisisi sinyal berkecepatan tinggi + pemrosesan data + komunikasi bus 1769 secara internal, dan digunakan untuk menyelesaikan akuisisi sinyal pulsa, pemrosesan penghitungan, dan pertukaran data pengontrol.

1. Sirkuit antarmuka masukan berkecepatan tinggi

2. Unit pemrosesan penghitungan berkecepatan tinggi

3. Mikroprosesor/unit logika kontrol

4. Unit penyimpanan data dan cache

5. Antarmuka bus 1769

6. Manajemen daya dan sirkuit perlindungan

Alur pemrosesan data

Peralatan encoder / pulsa → Antarmuka input berkecepatan tinggi → Unit pemrosesan penghitungan → Cache data dan diagnosis → Antarmuka bus 1769 → Pengontrol CompactLogix

Keuntungan inti

Kemampuan penghitungan kecepatan tinggi: Mampu memproses sinyal pulsa berkecepatan tinggi, cocok untuk peralatan produksi berkecepatan tinggi.

Akuisisi data real-time: Mengurangi penundaan pemindaian PLC, meningkatkan akurasi penghitungan dan deteksi posisi.

Dukungan untuk aplikasi encoder: Dapat dihubungkan ke encoder tambahan untuk mencapai umpan balik kecepatan dan posisi.

Mengurangi beban CPU: Modul secara mandiri menyelesaikan tugas penghitungan berkecepatan tinggi, meningkatkan kecepatan respons sistem.

Kenyamanan integrasi CompactLogix: Dapat langsung dipasang di sistem I/O 1769, menyederhanakan desain sistem.

Parameter penting

Prosedur Instalasi

1.Konfirmasi Sistem → Konfirmasikan bahwa Allen Bradley 1769 HSC kompatibel dengan sistem kontrol CompactLogix 1769 dan pengontrol mendukung modul ini.

2.Putuskan sambungan daya → Matikan PLC, modul daya, dan sistem I/O untuk menghindari kerusakan akibat pemasangan langsung.

3.Tentukan posisi pemasangan, berdasarkan rencana I/O sistem, pasang 1769 HSC di modul 1769 I/O di lokasi yang ditentukan.

4. Pemasangan modul dan penyelarasan konektor bus 1769, modul ke dalam modul yang berdekatan, mengunci gesper kartu modul, memastikan sambungan mekanis kokoh.

5. Pengkabelan medan → Hubungkan sinyal input seperti encoder dan sensor pulsa sesuai dengan jenis peralatan, dan pastikan catu daya, saluran sinyal, dan saluran pelindung tersambung dengan benar.

6. Konfigurasi perangkat lunak -> di RSLogix menambahkan modul 1769-5000 / Studio 5000 HSC, mengatur mode input dan menghitung parameter serta konfigurasi komunikasi.

7. Uji untuk memulihkan catu daya, sistem dihidupkan informasi diagnostik, periksa indikator status modul dan pengontrol.

8. Verifikasi Fungsi → Masukkan sinyal pulsa dan konfirmasi apakah nilai hitungan, umpan balik posisi, dan komunikasi data normal.

Mengapa memilih kami

Feimu Technology memasok suku cadang kontrol industri Rockwell yang sudah tidak diproduksi lagi dan langka secara global. Untuk modul penghitungan berkecepatan tinggi seperti 1769 HSC, modul ini mengontrol pasokan secara ketat dan dengan tegas mengecualikan modul rusak yang diperbarui atau diperbaiki.

Setiap bagian keluar diselesaikan sebelum modul akuisisi sinyal pulsa, pengukuran online bus backplane, menghindari penuaan saluran, penghitungan pulsa dan kesalahan resesif lainnya, bersama dengan catatan pengujian yang sesuai.

Kami mendukung berbagai solusi logistik internasional dan dapat menyediakan satu set lengkap dokumen deklarasi bea cukai untuk perdagangan luar negeri.

Kami memahami permasalahan pemeliharaan peralatan Compact I/O lama di luar negeri dan dapat memberikan bantuan teknis dasar untuk membantu pelanggan dengan cepat menangani kesalahan di lokasi terkait pengukuran dan penghitungan kecepatan, meminimalkan waktu henti peralatan, dan mengurangi kerugian produksi sebanyak mungkin.

Pertanyaan Umum

Q1. Hal ini terutama diterapkan pada jenis deteksi sinyal apa?

Hal ini terutama digunakan untuk pulsa encoder, pulsa saklar kedekatan, sinyal pengukuran kecepatan, dan akuisisi sinyal pulsa digital berkecepatan tinggi lainnya.

Q2. Apa bedanya dengan modul masukan besaran digital biasa?

Modul input digital biasa bergantung pada sinyal pemrosesan siklus pemindaian PLC, dan 1769-HSC memiliki kemampuan pemrosesan penghitungan kecepatan tinggi yang independen, dapat dengan cepat merespons perubahan pulsa berkecepatan tinggi, meningkatkan akurasi penghitungan.

Q3. Mendukung aplikasi encoder?

Mendukung. Modul ini dapat digunakan dalam akuisisi sinyal encoder tambahan, realisasi deteksi posisi, pengukuran kecepatan dan kontrol gerak fungsi tambahan.

Q4. Apa kemungkinan penyebab penghitungan abnormal tersebut?

Frekuensi sinyal masukan melebihi jangkauan kemampuan modul;

Kesalahan koneksi encoder;

Kesalahan konfigurasi pola masukan;

Perisai grounding yang buruk menyebabkan gangguan sinyal;

Parameter konfigurasi I/O tidak cocok.

Q5. Bagaimana jika PLC tidak dapat dikenali setelah instalasi?

Modul terpasang dengan benar pada bus I/O 1769;

Apakah model modul ditambahkan ke konfigurasi I/O pengontrol;

Apakah sambungan bus kuat;

Apakah versi pengontrol dan kompatibilitas modul memenuhi persyaratan.

Kasus pelanggan dan evaluasi

Pabrik peralatan pemrosesan Allen Bradley di luar negeri mengalami kegagalan modul Allen Bradley 1769 HSC, dan penghitungan peralatan sering kali salah, sehingga sering menyebabkan alarm di jalur produksi. Modul asli yang memenuhi syarat oleh Teknologi Feimu dibeli, dan setelah penggantian barang lintas batas, perolehan pulsa kembali normal, dan peralatan tidak mengalami gangguan penghitungan.

Evaluasi pelanggan: sulit untuk menemukannya sehingga pada modul penghitungan kecepatan tinggi, kedatangan barang secara langsung, dapat membantu kami menyelesaikan peralatan penghitungan yang tidak boleh menjadi masalah besar.
