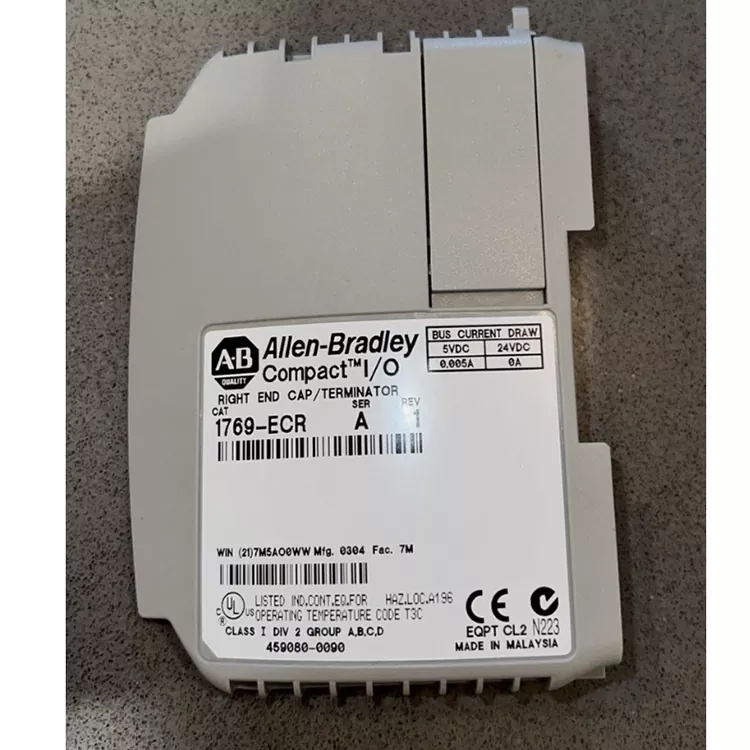

Allen Bradley 1769 ECR

ECR Allen Bradley 1769 terletak di sisi kanan modul I/O 1769 dan digunakan untuk menyelesaikan pencocokan terminal bus FlexBus, sehingga memastikan integritas sinyal backplane. Ini banyak diterapkan di manufaktur luar negeri, pengolahan air, dan peralatan otomatisasi inventaris pengemasan. Sebagai pemasok profesional yang menargetkan pasar luar negeri, Feimu Technology telah menyelesaikan identifikasi backplane dan deteksi koneksi bus untuk semua produk yang masuk. Ini menyaring barang-barang dengan kontak yang sudah tua atau rusak dan yang diperbaharui. Setelah diterima, produk ini dapat langsung dirakit dan digunakan di pabrik, sehingga memenuhi persyaratan untuk perbaikan dan penggantian cepat oleh pabrik di luar negeri.

Parameter Utama

Prosedur Instalasi

1. Konfirmasi sistem dan pencocokan sistem I/O Allen Bradley 1769 ECR dan CompactLogix 1769 Compact.

2. Putuskan sambungan daya untuk mematikan pengontrol daya dan sistem I/O, hindari pengoperasian daya.

3. Tentukan posisi pemasangan dan pasang ECR 1769 di sepanjang 1769 paling kanan dari ujung grup modul I/O.

4. Sambungan modul - konektor bus 1769, akan mendorong dan mengunci modul penutup ujung tetap.

5. Periksa status pemasangan untuk memastikan penutup dan modul I/O terakhir terhubung erat, kunci gesper kartu normal.

6. Untuk memulihkan catu daya, sistem dihidupkan, periksa pengontrol CompactLogix dan status I/O.

7. Verifikasi fungsi untuk memastikan Anda mengidentifikasi pengontrol I/O dikonfigurasi dengan benar, sistem komunikasi dan status berjalan normal.

Peran sentral

1769 Perlindungan terminal bus I/O: dipasang pada sistem paling kanan, lengkapi koneksi terminal bus sistem.

Menjamin stabilitas komunikasi: untuk mencegah anomali komunikasi bus I/O Compact yang disebabkan oleh terbuka di akhir.

Sederhanakan ekstensi sistem: cocok untuk instalasi sistem CompactLogix modular.

Perawatan mudah: struktur sederhana, pemasangan dan penggantian cepat.

Pertanyaan Umum

Q1. Apakah termasuk dalam modul I/O?

Tidak. Allen Bradley 1769 ECR tidak menyediakan fungsi digital, analog, atau komunikasi, hanya digunakan untuk melindungi struktur sistem dan terminal bus.

Q2. Kalau tidak ada instalasi, bisa apa efeknya?

Bus I/O 1769 mungkin tidak dapat memperbaiki penghentian, dapat menyebabkan pengontrol tidak dapat mengidentifikasi konfigurasi I/O, pengecualian komunikasi, atau kegagalan sistem.

Q3. Saat instalasi, apakah Anda memerlukan konfigurasi perangkat lunak?

Tidak perlu memisahkan konfigurasi perangkat lunak. Itu milik komponen terminal perangkat keras, sistem secara otomatis menyelesaikan koneksi bus setelah instalasi benar.

Q4. Bisakah itu dipasang saat dihidupkan?

Tidak disarankan. Memasang atau melepas bekas harus mematikan catu daya sistem, menghindari kerusakan modul atau anomali sistem kontrol.

Q5. Bagaimana cara menentukan apakah instalasinya normal?

Periksa apakah modul terpasang dengan benar, apakah konektor terpasang sepenuhnya, dan pastikan sistem I/O tidak mengalami kesalahan melalui diagnosis pengontrol CompactLogix.

Mengapa memilih kami

Kami fokus pada pasokan global suku cadang langka untuk seri Rockwell Compact I/O, mengontrol sumber pasokan secara ketat, dan mencegah keluarnya produk palsu dan rekondisi. Setiap item dilengkapi dengan catatan pengujian dan mendukung berbagai saluran logistik internasional. Hal ini dapat dicocokkan dengan satu set lengkap dokumen bea cukai perdagangan luar negeri. Kami memahami skenario pemeliharaan peralatan di luar negeri dan dapat memberikan jawaban teknis dasar untuk membantu pelanggan di luar negeri dengan cepat menangani laporan kesalahan terminal bus dan mengurangi waktu henti peralatan.

Bidang aplikasi

Jalur produksi otomasi industri

Peralatan mesin pengemasan

Sistem kendali peralatan mekanis

Sistem pengangkutan material

Proyek renovasi dan pemeliharaan industri

Kasus dan evaluasi pelanggan

Sebuah pabrik manufaktur di luar negeri mengalami kerusakan penutup ujung kanan pada grup I/O, dan sistem terus-menerus melaporkan kesalahan papan belakang. Situs I/O tidak dapat mengenali. Teknologi Fumei membeli ECR 1769 yang asli dan menyelesaikan instalasi melalui pengiriman lintas batas. Komunikasi papan belakang kembali normal, dan kesalahan langsung dihilangkan.

Pelanggan: Sulit untuk membeli penutup terminal asli yang dapat diandalkan di pasar. Menerimanya secara langsung memungkinkan kita untuk menggunakannya. Hal ini membantu kami memecahkan masalah laporan kesalahan papan I/O yang merepotkan.

Metode untuk menentukan keaslian setelah diterima

1. Periksa label produk

Konfirmasikan identifikasi model sebagai Allen Bradley 1769 ECR.

Periksa logo Allen Bradley/Rockwell Automation, font, kualitas pencetakan label.

Periksa informasi model konsisten dengan pesanan pembelian.

2. Periksa proses penampilan

Periksa warna cangkang modul, tepi, gesper, dan detail cetakan.

Periksa apakah ada penyemprotan ulang, cakupan label, tanda pembongkaran atau perbaikan.

Produk asli biasanya memiliki pengerjaan yang teratur, tidak ada gerinda, deformasi, atau tanda penyambungan yang jelas.

3. Periksa struktur sambungan

Periksa apakah terminal koneksi bus 1769 sudah lengkap.

Pastikan tidak ada pembengkokan, oksidasi dan ablasi pada pin penghubung.

Periksa apakah mekanisme gespernya normal.

4. Verifikasi pencocokan instalasi

Pasang ECR 1769 di posisi paling kanan sistem I/O CompactLogix 1769.

Periksa apakah modul terhubung erat ke modul I/O yang berdekatan.

Konfirmasikan bahwa struktur sistem dipasang dengan benar.

5. Verifikasi pengoperasian sistem

Periksa status pengontrol CompactLogix setelah dihidupkan.

Pastikan tidak ada alarm abnormal dalam konfigurasi I/O.
