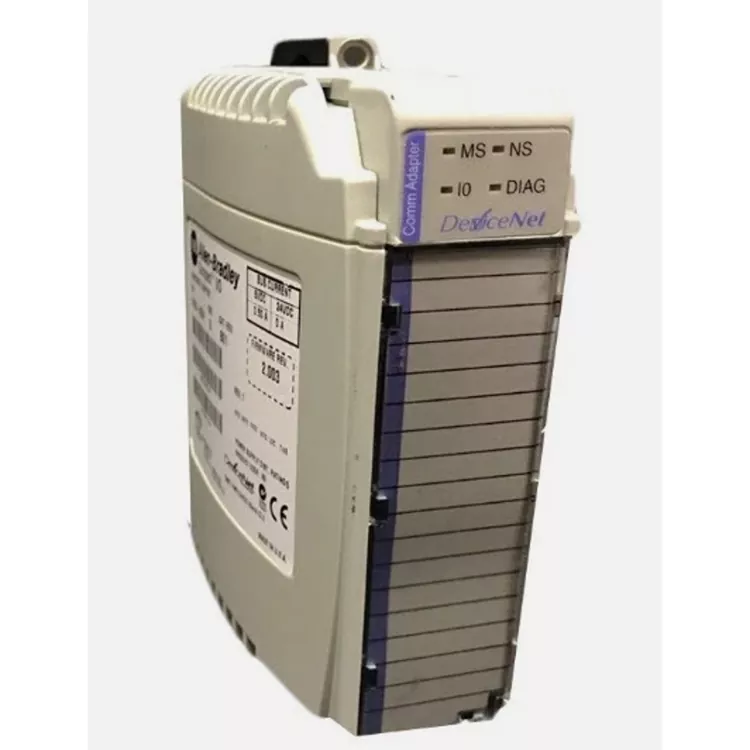

Allen Bradley 1769 ADN adalah adaptor komunikasi inti sistem I/O AB Compact, yang bertanggung jawab untuk menghubungkan seluruh 1769 stasiun I/O ke bus DeviceNet secara stabil. Satu modul dapat mendukung hingga 30 perluasan modul I/O dan mendukung berbagai baud rate komunikasi. Ia memiliki kemampuan anti-interferensi yang kuat dan banyak digunakan dalam manufaktur otomotif global, pengemasan, logistik, industri ringan, dan lini produksi otomasi usang lainnya. Sebagai pemasok profesional yang berakar kuat di pasar suku cadang kontrol industri luar negeri, Feimu Technology telah menjalani pengujian koneksi bus, pengujian tekanan stabilitas komunikasi, dan deteksi penuaan port untuk semua modul yang memasuki gudang. Ini secara ketat menyaring masalah tersembunyi untuk perbaikan dan modul perakitan yang diperbarui guna menghilangkan risiko umum seperti kehilangan paket jaringan dan pemutusan flash komunikasi. Kualitas modulnya asli, kinerjanya stabil, dan sepenuhnya kompatibel dengan konfigurasi sistem asli. Pelanggan luar negeri dapat langsung mengganti dan menginstalnya tanpa perlu pemrograman ulang dan debugging.

Keuntungan inti

Antarmuka jaringan DeviceNet: Menyediakan kemampuan komunikasi DeviceNet untuk sistem 1769 Compact I/O.

Kapasitas I/O ekspansi: Dapat menghubungkan beberapa modul I/O seri 1769, cocok untuk aplikasi I/O terdistribusi.

Integrasi sistem yang mudah: Cocok untuk digunakan dengan sistem kontrol CompactLogix dan jaringan DeviceNet yang ada.

Aplikasi bidang industri: Cocok untuk skenario manufaktur, pengemasan, transportasi material, dan otomatisasi peralatan.

Nilai pemeliharaan tinggi: Dapat digunakan sebagai suku cadang adaptor komunikasi untuk sistem CompactLogix usang yang masih menggunakan arsitektur DeviceNet.

Struktur dalam

Sebagai adaptor DeviceNet, ADN Allen Bradley 1769 terutama terdiri dari antarmuka komunikasi, sirkuit kontrol pemrosesan, antarmuka bus I/O, catu daya, dan sirkuit perlindungan. Semua bagian bekerja sama untuk menyelesaikan pertukaran data antara jaringan DeviceNet dan sistem 1769 Compact I/O.

Proses kerja:

Jaringan DeviceNet → Antarmuka komunikasi → Protokol/rangkaian kontrol → 1769 I/O bus → Modul I/O → Peralatan lapangan

Parameter penting

Pertanyaan Umum

Q1. Bagaimana cara menentukan apakah itu berfungsi dengan baik?

Anda dapat mengamati lampu indikator status modul untuk memeriksa status perangkat, dan kemudian memeriksa lebih lanjut komunikasi jaringan DeviceNet, pertukaran data I/O, dan informasi diagnostik di sisi pengontrol.

Q2. Apakah ini milik CPU CompactLogix?

Tidak. Allen Bradley 1769 ADN adalah adaptor komunikasi dan tidak menjalankan program utama PLC. Ini terutama melakukan pertukaran data antara jaringan DeviceNet dan sistem I/O 1769.

Q3. Jaringan komunikasi apa yang didukung?

Terutama mendukung jaringan DeviceNet dan dapat digunakan sebagai perangkat adaptor I/O di jaringan DeviceNet.

Q4. Bagaimana cara berkomunikasi dengan modul I/O 1769?

J: Adaptor bertukar data dengan modul I/O yang terpasang di sistem melalui bus lokal 1769 Compact I/O, dan kemudian berkomunikasi dengan sistem kontrol tingkat atas melalui jaringan DeviceNet.

Q5. Hal apa saja yang harus diperiksa bila terjadi kegagalan komunikasi?

Berfokus pada catu daya DeviceNet, kabel jaringan, alamat node, baud rate, terminal jaringan, konektor, dan status pemasangan modul I/O 1769.

Proses pemeriksaan

1. Pemeriksaan penampilan → Periksa apakah cangkang, antarmuka, sekrup dan label dalam kondisi baik.

2. Pemeriksaan model → Pastikan model papan nama, Seri, dan informasi lainnya sesuai dengan pesanan.

3. Uji daya → Periksa lampu indikator dan status pengoperasian modul.

4. Tes komunikasi → Akses jaringan DeviceNet untuk memastikan bahwa komunikasi dan pertukaran data I/O normal.

5. Verifikasi perangkat lunak → Gunakan perangkat lunak Rockwell untuk memeriksa identifikasi dan status kesalahan peralatan.

6. Catat hasilnya → Ambil foto benda material, papan nama dan proses pengujian, buat catatan pemeriksaan dan kemas barang untuk dikirim.

Mengapa memilih kami

Pengadaan suku cadang otomasi yang sudah ketinggalan zaman secara global, terbang untuk menguasai produksi sumber utama modul komunikasi sains dan teknologi yang langka, dengan tegas mengakhiri replika dan barang-barang rekondisi yang keluar. Setiap barang dapat memberikan catatan uji pemeriksaan kualitas yang lengkap, mendukung berbagai saluran logistik internasional, dan dapat disertai dengan satu set lengkap dokumen bea cukai perdagangan luar negeri. Dengan pengalaman bertahun-tahun dalam memasok proyek di luar negeri, perusahaan ini memahami standar pengadaan suku cadang pabrik di luar negeri dan proses peninjauannya. Pada saat yang sama, perusahaan ini memberikan bantuan teknis jarak jauh, merespons dengan cepat kegagalan darurat peralatan di luar negeri, dan meminimalkan waktu henti (downtime) serta kerugian produksi.

Proses Instalasi

1. Validasi sistem → Verifikasi bahwa modul Allen Bradley 1769 ADN, 1769 I/O, dan konfigurasi jaringan DeviceNet cocok.

2. Matikan instalasi → Matikan daya sistem dan pasang 1769 ADN dengan benar ke sistem 1769 I/O.

3. Hubungkan jaringan → Hubungkan kabel komunikasi DeviceNet dan catu daya jaringan sesuai kebutuhan.

4. Periksa sambungan untuk memastikan gesper kartu modul, konektor, dan jalur komunikasi terpasang dengan benar.

5. Periksa daya → Nyalakan daya, amati apakah indikator status normal.

6. Konfigurasi node Communication DeviceNet -> parameter konfigurasi, dan periksa pengontrol dengan adaptor.

7. Tes fungsional untuk memverifikasi pertukaran data I/O normal, memastikan bahwa sistem berjalan stabil setelah digunakan.
