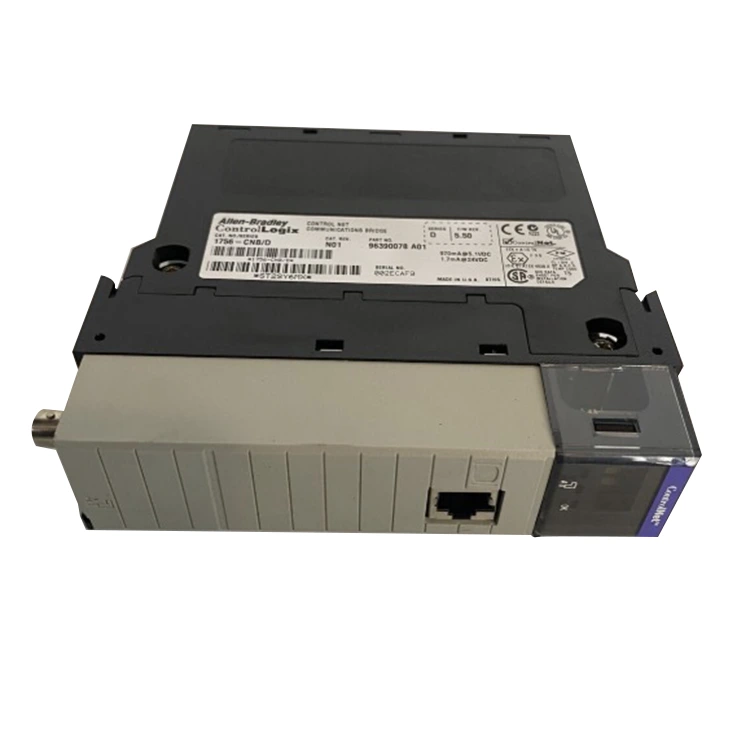

Allen Bradley 1756-CNB

Sebagai pemasok profesional, kami menawarkan Allen Bradley 1756-CNB ini. Ini adalah modul antarmuka komunikasi ControlNet yang dirancang khusus untuk ControlLogix 5550/5560/5570 dan pengontrol seri lainnya. Di Feimu Technology, kami memahami bahwa aspek yang paling mengkhawatirkan dari jaringan industri adalah ketidakpastian. Bahkan penundaan satu detik pun dapat menyebabkan seluruh lini produksi terhenti.

mengirimkan permintaan

Deskripsi Produk

Perusahaan Teknologi Feimu baru-baru ini memperkenalkan modul penting kepada mitra otomasi industrinya di luar negeri. Seperti yang diketahui semua orang yang menggunakan PLC Rockwell, jika ada kebutuhan untuk membuat koneksi yang cepat dan sangat andal antara rak yang berbeda atau antara pengontrol dan IO jarak jauh, bus ControlNet adalah pilihan yang baik. Dan modul inilah yang menjadi inti untuk mencapai hal tersebut. Sebagai pemasok suku cadang profesional, kami merekomendasikan jembatan yang tahan lama dan sangat stabil ini kepada Anda, untuk memastikan semua perangkat Anda bekerja dengan patuh dalam satu bus dan transmisi data lancar serta andal.

Bagaimana kinerjanya?

Performa Allen Bradley 1756-CNB ini cukup tangguh. Ia memiliki throughput data yang tinggi dan dapat mengirimkan sinyal kontrol dan data dengan persyaratan waktu yang sangat tinggi pada bus yang sama. Kecepatan komunikasinya dapat disesuaikan dan dapat beradaptasi dengan 5M, yaitu transmisi berkecepatan sangat tinggi, atau kecepatan lebih lambat, dengan fleksibilitas tinggi. Yang paling meyakinkan adalah kepastiannya. Pada jaringan ControlNet menjamin bahwa data pasti akan terkirim dalam waktu yang ditentukan dan tidak akan pernah terlambat seperti Ethernet biasa karena kemacetan, yang sangat penting untuk pengendalian keamanan.

Parameter

Seri Produk	Allen-Bradley 1756-CNB
Tipe Komunikasi	Modul Komunikasi ControlNet
Jumlah Pelabuhan	2 x Port BNC (Mendukung Redundansi)
Tingkat Komunikasi	5Mbps
Node Terhubung	Hingga 99 Node
Arus Bidang Belakang	1,2 A @ 5V DC
Suhu Operasional	0°C hingga 60°C (32°F hingga 140°F)

Pada aspek apa saja letak keunggulan produk?

Banyak suku cadang pembongkaran yang dijual memiliki sakelar alamat merah yang longgar, macet, atau bahkan tidak memiliki penutup debu. Di sini, sebelum pengiriman, kami akan menggunakan bahan pembersih profesional untuk membersihkan kulit terluar, memastikan label terlihat jelas. Selain itu, kami akan memeriksa sakelar putar dengan cermat untuk memastikan bahwa setiap posisi dapat dioperasikan secara akurat, sehingga memudahkan Anda mengatur alamat node di lokasi.

Dasar-Dasar ControlNet – Mengapa Ini Masih Penting

ControlNet adalah protokol jaringan deterministik. Berbeda dengan Ethernet standar, ControlNet menjamin pengiriman data dalam waktu yang tetap. Hal ini penting untuk aplikasi yang kritis terhadap keselamatan dan kontrol gerakan.

Fitur utama ControlNet:

Komunikasi deterministik:Data dikirimkan dalam waktu yang terjamin. Tidak ada tabrakan. Tidak ada penundaan.
Dukungan media yang berlebihan:1756-CNB memiliki dua port BNC. Gunakan keduanya untuk pemasangan kabel redundan. Jika satu kabel gagal, komunikasi dilanjutkan pada kabel kedua.
Interlokal:Hingga 1000 meter per segmen. Hingga 5000 meter dengan repeater.
Data terjadwal dan tidak terjadwal:Data kontrol kritis menggunakan komunikasi terjadwal. Data yang tidak penting (seperti pesan HMI) menggunakan komunikasi tidak terjadwal.

Mengapa ControlNet masih digunakan:

Banyak pabrik besar memasang ControlNet pada tahun 2000-an. Mengganti seluruh jaringan itu mahal.
Pengendalian proses dan pengendalian gerak seringkali memerlukan komunikasi deterministik.
ControlNet memberikan kekebalan kebisingan yang lebih baik daripada Ethernet di lingkungan dengan EMI tinggi.
1756-CNB digunakan dalam sistem yang ada. Sistem baru biasanya menggunakan Ethernet/IP, tetapi sistem lama memerlukan komponen pengganti.

Perencanaan Jaringan – Node, Panjang Kabel, dan Repeater

Perencanaan jaringan yang tepat sangat penting untuk pengoperasian ControlNet yang andal. Gunakan pedoman ini untuk merencanakan jaringan Anda.

Parameter	Membatasi	Konsekuensi Melebihi
Node per jaringan	maksimal 99	Waktu pembaruan jaringan meningkat. Node mungkin habis waktunya.
Panjang kabel per segmen	1000 meter (RG-6)	Redaman sinyal. Kesalahan komunikasi.
Repeater per jaringan	5 maksimal	Penundaan sinyal. Ketidakstabilan jaringan.
Waktu Pembaruan Jaringan (NUT)	2 md hingga 100 md	NUT pendek mengurangi bandwidth data yang tersedia. NUT panjang memperlambat respons kontrol.
Terminator	2 diperlukan (kedua ujungnya)	Refleksi sinyal. Kegagalan komunikasi.

Jenis kabel yang direkomendasikan:

Gunakan kabel koaksial RG-6 (75Ω) untuk ControlNet.
Belden 88760 atau yang setara direkomendasikan.
Jangan gunakan kabel RG-58 (50Ω). Ini menyebabkan refleksi sinyal.
Akhiri kedua ujungnya dengan terminator 75Ω. Gunakan Allen Bradley 1786-TCT atau yang setara.

Contoh soal lapangan:Pelanggan menggunakan kabel RG-58 di jaringan ControlNet. Sistem mengalami kesalahan komunikasi intermiten. Modul akan keluar dari jaringan secara acak. Penyebab: Ketidaksesuaian impedansi kabel. Cara Memperbaiki: Ganti semua kabel dengan RG-6. Mengakhiri kedua ujungnya. Komunikasi segera stabil.

Kompatibilitas Versi Firmware

Allen Bradley 1756-CNB memiliki versi firmware yang berbeda. Versi lama mungkin tidak berfungsi dengan perangkat lunak RSLogix 5000 yang lebih baru. Periksa kompatibilitas firmware sebelum instalasi.

Versi Firmware	Versi RSLogix 5000 yang kompatibel	Catatan
Versi 1.x	RSLogix 5000 v10 atau lebih lama	Sangat tua. Mungkin tidak berfungsi dengan versi yang lebih baru.
Versi 2.x	RSLogix 5000 v11 hingga v15	Kompatibilitas terbatas.
Versi 3.x	RSLogix 5000 v16 hingga v19	Banyak digunakan. Kompatibilitas yang baik.
Versi 4.x	RSLogix 5000 v20 ke atas	Direkomendasikan. Kompatibilitas terbaik dengan perangkat lunak baru.

Apa yang dilakukan Feimu sebelum pengiriman:

Setiap 1756-CNB diuji pada jaringan pengujian ControlNet.
Versi firmware diverifikasi dan dicatat.
Jika pelanggan menentukan versi firmware yang diperlukan, kami memeriksanya sebelum pengiriman.
Jika firmware terlalu lama untuk sistem pelanggan, kami merekomendasikan modul alternatif (1756-CNBR atau 1756-ENBT).

Catatan peningkatan firmware:Firmware 1756-CNB tidak dapat ditingkatkan di lapangan. Itu dibakar ke dalam modul di pabrik. Satu-satunya cara untuk mendapatkan versi yang lebih baru adalah dengan membeli modul dengan firmware yang lebih baru. Feimu dapat membantu mengidentifikasi versi yang tepat untuk sistem Anda.

Pengaturan Alamat Node dan Kesalahan Umum

1756-CNB memiliki dua sakelar putar di panel depan. Ini mengatur alamat node. Pengaturan alamat node yang benar sangat penting untuk pengoperasian jaringan.

Pengaturan alamat node:

Kedua sakelar putar diberi label "TENS" dan "UNITS".
Sakelar TENS menyetel angka puluhan (0-9).
Sakelar UNIT mengatur digit satuan (0-9).
Alamat simpul yang valid: 1 hingga 99.
Node 0 dicadangkan untuk master jaringan (penjadwal).

Kesalahan umum:

Menyetel kedua sakelar ke 0:Ini tidak valid. Node 0 tidak diperbolehkan untuk modul I/O.
Alamat duplikat:Dua modul dengan alamat node yang sama pada jaringan yang sama menyebabkan kesalahan komunikasi.
Lupa menyetel sakelar:Modul menggunakan alamat default jika sakelar tidak disetel. Standarnya adalah 0. Ini tidak valid.
Mengubah alamat saat diberi daya:Sakelar putar dibaca saat dihidupkan. Mengubahnya saat modul dihidupkan tidak mengubah alamat. Matikan dan hidupkan kembali setelah mengganti.

Latihan yang disarankan:

Rencanakan semua alamat node sebelum instalasi.
Tulis alamat node pada modul dengan spidol permanen. Ini membantu pemeliharaan di masa depan.
Matikan sasis sebelum mengubah alamat node.
Selalu tinggalkan node 0 untuk penjadwal jaringan.

LED Status Modul dan Diagnostik

1756-CNB memiliki beberapa LED di panel depan. Ini memberikan informasi status langsung tanpa terminal pemrograman.

DIPIMPIN	Status	Arti	Tindakan
PWR	Hijau	Modul bertenaga dan beroperasi secara normal.	Tidak diperlukan tindakan.
PWR	Mati	Tidak ada daya untuk modul.	Periksa kekuatan sasis. Periksa apakah modul telah dimasukkan.
OKE	Hijau	Modul berjalan. Tidak ada kesalahan.	Tidak diperlukan tindakan.
OKE	Merah	Kesalahan modul. Kegagalan perangkat keras atau kesalahan konfigurasi.	Masukkan kembali modul. Jika warna merah tetap ada, ganti modul.
OKE	Berkedip	Modul dalam mode konfigurasi.	Unduh konfigurasi dari RSLogix 5000.
CH A	Hijau	Saluran A aktif. Komunikasi jaringan hadir.	Tidak diperlukan tindakan.
CH A	Kuning	Peringatan komunikasi Saluran A.	Periksa kabel. Periksa terminator. Periksa kebisingan.
CH A	Merah	Kesalahan komunikasi Saluran A.	Periksa sambungan kabel. Periksa penghentian. Ganti kabel jika rusak.
CH B	Sama seperti CH A	Status saluran B.	Tindakan yang sama seperti CH A.

Verifikasi Keaslian Produk

Modul Allen Bradley 1756-CNB biasanya dipalsukan. Gunakan pemeriksaan ini untuk memverifikasi keaslian.

Warna panel depan:Modul asli menggunakan warna abu-abu krem spesifik yang konsisten dengan keluarga ControlLogix. Barang palsu sering kali memiliki warna berbeda atau hasil akhir mengkilap.
Kualitas label:Label asli memiliki cetakan permanen dengan nomor model 1756-CNB terlihat jelas. Label palsu sering kali memiliki teks buram atau terkelupas di bagian tepinya.
Kualitas saklar putar:Sakelar putar asli kokoh dengan penahan positif. Sakelar palsu sering kali longgar atau lengket.
Kualitas port BNC:Port BNC asli berlapis emas dan memasang kabel dengan aman. Barang palsu sering kali menggunakan konektor berkualitas rendah yang longgar.
Berat modul:1756-CNB asli memiliki berat sekitar 0,35 kg. Barang palsu seringkali terasa lebih ringan.
Stiker firmware:Modul asli memiliki stiker kecil yang menunjukkan versi firmware. Barang palsu sering kali tidak memiliki stiker ini.

Jika modul menunjukkan LED OK berwarna merah setelah konfigurasi yang benar, curigai itu palsu. Hubungi Feimu Technology dengan foto untuk verifikasi.

Tentang Teknologi Feimu

Feimu Technology beroperasi dari Kota Jiangmen, Provinsi Guangdong, Tiongkok. Perusahaan ini didirikan pada tahun 2005 dan telah memasok komponen otomasi kepada pelanggan di lebih dari 30 negara.

Tahun beroperasi:20 tahun pada tahun 2025.
Gudang:2000+ meter persegi. Suhu terkontrol. Kelembaban dipertahankan di bawah 60%.
Inventaris:5000+ SKU aktif. Termasuk modul ControlLogix, CompactLogix, SLC 500, dan POINT I/O.
Merek yang dibawa:Allen Bradley, Siemens, GE, Schneider.
Pasar ekspor:Eropa, Amerika Utara, Amerika Selatan, Timur Tengah, Asia Tenggara. Lebih dari 30 negara.
Pengujian untuk 1756-CNB:Setiap modul diperiksa secara visual. Sakelar putar diperiksa untuk kelancaran pengoperasian. Port BNC diperiksa. Modul dihidupkan di sasis uji ControlLogix. OK LED terverifikasi. Komunikasi diuji dengan kabel uji dan penganalisis jaringan. Versi firmware diverifikasi dan dicatat. Tes pembakaran 24 jam.
Jaminan:12 bulan sejak tanggal pengiriman. Mencakup cacat produksi. Tidak mencakup kerusakan kabel, tegangan berlebih, kerusakan fisik, atau kerusakan air.
