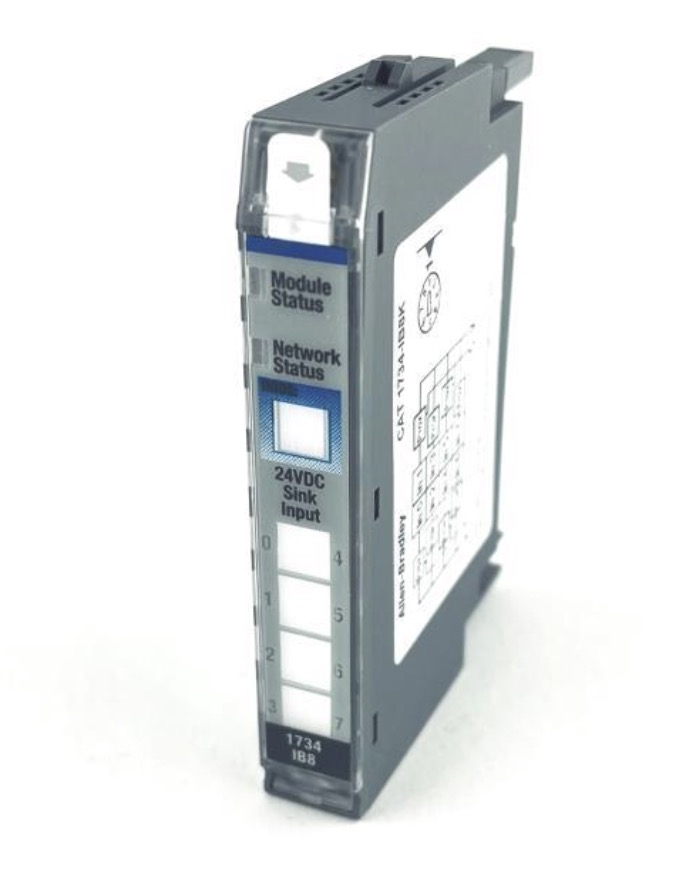

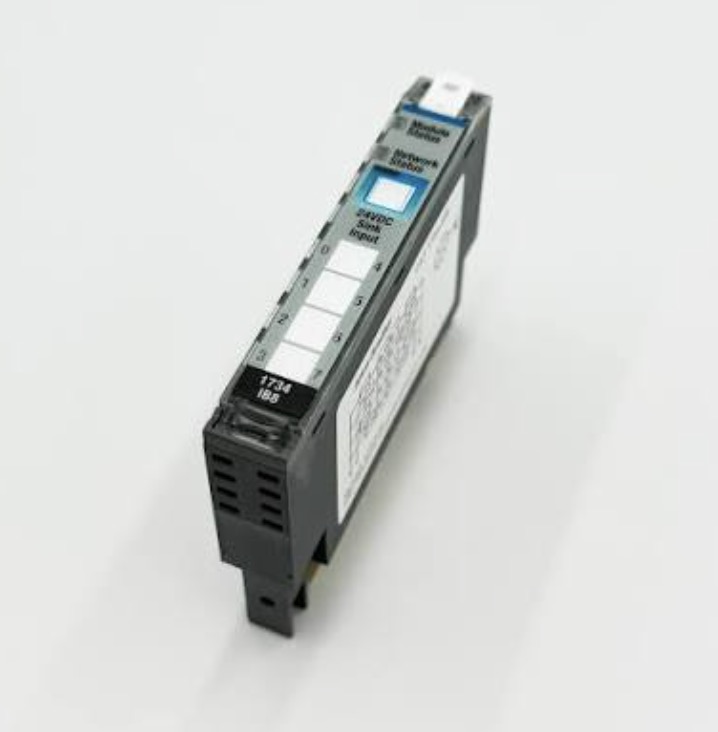

Allen Bradley 1734-IB8K

Kabinet kontrol terpusat tradisional melibatkan kabel yang panjang dan konsumsi material yang tinggi, sehingga sulit untuk memasukkan modul akuisisi sinyal dalam jumlah besar ke dalam wadah yang ringkas. Modul input standar sering kali kurang memiliki kinerja anti-jitter yang kuat, sehingga menyebabkan pemicu sinyal palsu dan kesalahan logika. Memanfaatkan arsitektur terdistribusi POINT I/O, Allen Bradley 1734-IB8K dapat dipasang dekat dengan peralatan untuk meminimalkan panjang kabel. Desain 8 saluran berdensitas tinggi menghemat ruang pemasangan, sementara penundaan debounce 0,5 ms menyaring kebisingan sementara, memastikan integritas sinyal selama transmisi ke PLC dan mencegah anomali logika sistem yang disebabkan oleh kehilangan sinyal.

Dengan pengalaman hampir dua dekade dalam ekspor suku cadang kontrol industri, Feimu Technology berspesialisasi dalam pengadaan modul asli yang tidak diperbaharui. Kami menerapkan prosedur pengujian masuk dan keluar standar serta mekanisme respons dukungan teknis 12 jam, menawarkan solusi terpadu untuk berbagai tantangan mulai dari pemilihan model dan commissioning hingga penyimpanan inventaris dan verifikasi keaslian.

Spesifikasi Listrik Inti dan Fitur Perangkat Keras

1. Input Tenggelam Kompatibel dengan Perangkat Lapangan PNP

1734-IB8K adalah modul masukan yang tenggelam; rangkaian input terhubung ke terminal negatif DC. Hal ini memerlukan sensor PNP atau sakelar tombol tekan di lapangan, di mana perangkat eksternal menyuplai sinyal tegangan positif ke terminal input modul. Ini kompatibel dengan sensor industri arus utama 24V DC. Ini tidak kompatibel dengan perangkat NPN; kami dapat membantu memverifikasi jenis peralatan selama tahap pemilihan untuk mencegah kesalahan pembelian.

2. Penundaan Debounce 0,5 ms untuk Memfilter Pulsa Interferensi

Modul ini memiliki penundaan debounce minimum 0,5 ms; pulsa kebisingan sesaat yang berlangsung kurang dari 0,5 ms secara otomatis ditekan. Sinyal palsu sementara yang disebabkan oleh getaran bengkel atau gangguan kabel tidak dikenali oleh PLC, sehingga mengurangi kemungkinan kegagalan fungsi program di tingkat perangkat keras tanpa memerlukan kode penyaringan tambahan yang akan menghabiskan sumber daya pengontrol.

3. Tidak Ada Fungsi Penghitungan Perangkat Keras Bawaan

Modul itu sendiri tidak menyertakan penghitung perangkat keras dan didedikasikan hanya untuk akuisisi sinyal digital. Jika penghitungan pulsa kecepatan tinggi atau pengukuran frekuensi diperlukan, penghitungan terkait harus diprogram dalam pengontrol ControlLogix atau CompactLogix; untuk kebutuhan penghitungan frekuensi tinggi, kami dapat merekomendasikan modul penghitungan khusus.

4. Perakitan Cepat melalui DIN Rail Clip

Ini menggunakan metode pemasangan rel DIN standar industri dan dilengkapi RTB (Blok Terminal yang Dapat Dilepas) yang dapat dilepas untuk pemasangan kabel. Unit ini kompak dan ringan, menempati ruang rak minimal, sehingga ideal untuk lemari listrik yang dipasang di dinding dengan ruang terbatas atau stasiun jarak jauh yang dipasang di samping peralatan.

5. Parameter Konsumsi Daya Backplane Standar

Ketika ditenagai oleh backplane POINTBus (5V DC), modul mengkonsumsi arus operasi 75mA. Nilai ini dapat digunakan secara langsung ketika merencanakan kapasitas daya untuk seluruh stasiun jarak jauh, membantu mencegah kelebihan beban daya di bagian belakang atau gangguan komunikasi yang disebabkan oleh penumpukan beberapa modul.

Parameter Produk

Kompatibilitas Sistem dan Arsitektur Jaringan Terdistribusi

1. Kompatibilitas Penuh dengan Aksesori POINT I/O

Allen Bradley 1734-IB8K adalah bagian dari lini produk POINT I/O yang komprehensif dan dapat dipasangkan dengan adaptor seperti 1734-APB (DeviceNet) atau 1734-EPN (EtherNet/IP) untuk membentuk stasiun jarak jauh, memanfaatkan backplane bus untuk pertukaran data antar modul.

2. Kompatibilitas Sempurna dengan Pengontrol Logix Mainstream

Setelah jaringan dikonfigurasi, jaringan tersebut berinteraksi secara mulus dengan rangkaian lengkap PLC ControlLogix dan CompactLogix. Konfigurasi perangkat lunak mengenali modul tanpa memerlukan plug-in tambahan, sehingga memungkinkan penerapan segera baik dalam proyek baru maupun perluasan kapasitas atau peningkatan untuk peralatan yang sudah ada.

3. Skema Penerapan I/O Jarak Jauh Standar

Sistem tautan terdistribusi terdiri dari empat lapisan: kabinet PLC kontrol pusat → Kabel industri EtherNet/IP → Gardu induk jarak jauh POINT I/O yang terletak di dekat peralatan → Modul 1734-IB8K untuk akuisisi sinyal sakelar lapangan. Menempatkan titik I/O dekat dengan peralatan produksi secara signifikan mengurangi pemasangan kabel jarak jauh, sehingga menurunkan biaya tenaga kerja dan material yang terkait dengan pemasangan kabel.

4. Desain Modular Menyederhanakan Perkuatan di Masa Depan

Tidak seperti rak I/O skala besar yang monolitik, kegagalan satu modul hanya memerlukan penggantian modul tertentu saja, bukan pembongkaran seluruh gardu induk. Hal ini secara drastis mengurangi waktu henti untuk pemeliharaan, sehingga memenuhi kebutuhan operasional jalur produksi berkelanjutan.

Pedoman Pengkabelan Standar dan Penghindaran Kesalahan Umum

1. Prosedur Pengkabelan Langkah-demi-Langkah Standar

1.1. Hubungkan terminal positif 24V DC ke terminal umum catu daya sensor;

1.2. Hubungkan kabel sinyal keluaran positif sensor ke saluran masukan yang sesuai (IN0 hingga IN7);

1.3. Hubungkan terminal umum negatif sensor ke terminal umum DC COM modul;

1.4. Hanya mendukung perangkat penginderaan 24V DC standar; Sensor tegangan rendah 12V tidak dapat dikenali atau dibaca oleh modul.

2. Standar Spesifikasi Kawat Yang Ketat

Penampang kabel yang kompatibel berkisar dari 0,5mm² hingga 1,5mm² (setara dengan 22AWG hingga 16AWG); diperlukan pengupasan yang seragam dengan panjang 8mm—panjang yang tidak mencukupi menyebabkan kontak yang buruk, sedangkan panjang yang berlebihan berisiko menyebabkan hubungan arus pendek pada terminal yang berdekatan.

3. Peringatan Kesalahan Pengkabelan Umum

Masalah yang paling sering terjadi adalah polaritas keluaran sensor terbalik, sehingga modul tidak dapat mengenali sinyal masukan dan menyebabkan lampu indikator saluran tetap mati. Model perangkat harus disediakan selama pengadaan sehingga teknisi dapat memverifikasi jenis PNP/NPN terlebih dahulu; menyediakan diagram referensi selama pemasangan kabel di lokasi membantu meminimalkan pengerjaan ulang selama commissioning.

Tiga Mode Input dan Skenario Penerapan Praktisnya

1. Deteksi Perpindahan Peralatan Pengangkutan Material

Beberapa modul 1734-IB8K dapat dipasang di dalam kabinet kontrol kompak yang dipasang di samping untuk memperoleh sinyal dari sakelar kedekatan "material-in-place". Tata letak 8 saluran dengan kepadatan tinggi menghilangkan kebutuhan akan perluasan kabinet sekaligus memberikan umpan balik real-time mengenai status pengangkutan material, memastikan logika penyortiran yang stabil di jalur produksi.

2. Peralatan pengemasan skala kecil: Penghitungan dan akuisisi data sensor

Pasangkan dengan sensor penghitungan PNP di lokasi untuk menyaring gelombang kebisingan sementara yang disebabkan oleh getaran mekanis, sehingga memastikan pencatatan jumlah produk yang akurat. Penundaan debounce 0,5 ms mencegah penghitungan ganda, sehingga mengurangi tingkat cacat produk dalam kemasan.

3. Konsol operator: Pengumpulan sinyal terpusat untuk tombol kontrol

Tombol mulai/berhenti, reset, dan berhenti darurat dari konsol kontrol utama dihubungkan langsung ke modul. Gardu induk terdistribusi diposisikan secara lokal, sehingga menghilangkan kebutuhan untuk mengarahkan puluhan kabel panjang kembali ke kabinet kendali pusat; ini memastikan kabel internal kabinet rapi dan memfasilitasi inspeksi di masa mendatang.

Diagnosis kesalahan cepat melalui indikator LED panel

I. Indikator status modul secara keseluruhan

1. Hijau solid: Daya backplane normal, komunikasi modul dikenali tanpa masalah; tidak diperlukan tindakan.

2. Mati total: Daya backplane gardu induk terputus atau konektor bus memiliki kontak yang buruk; periksa catu daya dan pin backplane.

3. Merah solid: Kerusakan perangkat keras atau ketidakcocokan parameter konfigurasi perangkat lunak; jika kesalahan masih berlanjut setelah mengunduh ulang konfigurasi, ganti unit.

II. Indikator status saluran tunggal

1. Hijau solid: Terminal input menerima sinyal DC >10V; saklar/sensor dalam keadaan "ON".

2. Tetap mati: Tegangan input <3V DC (tidak ada sinyal yang valid); periksa sensor dan sambungan kabel.

Langkah-langkah konfigurasi standar dalam perangkat lunak Studio 5000

1. Pemindaian dan identifikasi modul otomatis

Klik kanan adaptor jaringan POINT I/O yang sesuai di pohon perangkat keras perangkat lunak dan pilih "Temukan Modul"; program secara otomatis mengidentifikasi 1734-IB8K yang terhubung dan menambahkannya dengan satu klik.

2. Penambahan modul manual

Dalam katalog perangkat keras, navigasikan melalui 1734 POINT I/O → Digital Input; pilih model 1734-IB8K dan pasangkan secara manual ke adaptor yang sesuai, lalu masukkan alamat gardu induk dan parameter slot backplane sebelum menyimpan.

3. Dukungan teknis dan tanya jawab

Jika masalah seperti kegagalan pemindaian, data saluran hilang, atau pop-up kesalahan terjadi selama konfigurasi, cukup kirimkan tangkapan layar perangkat lunak dan daftar perangkat keras gardu induk; staf teknis kami akan memberikan solusi dalam waktu 12 jam.

Metode untuk Memverifikasi Produk OEM Asli

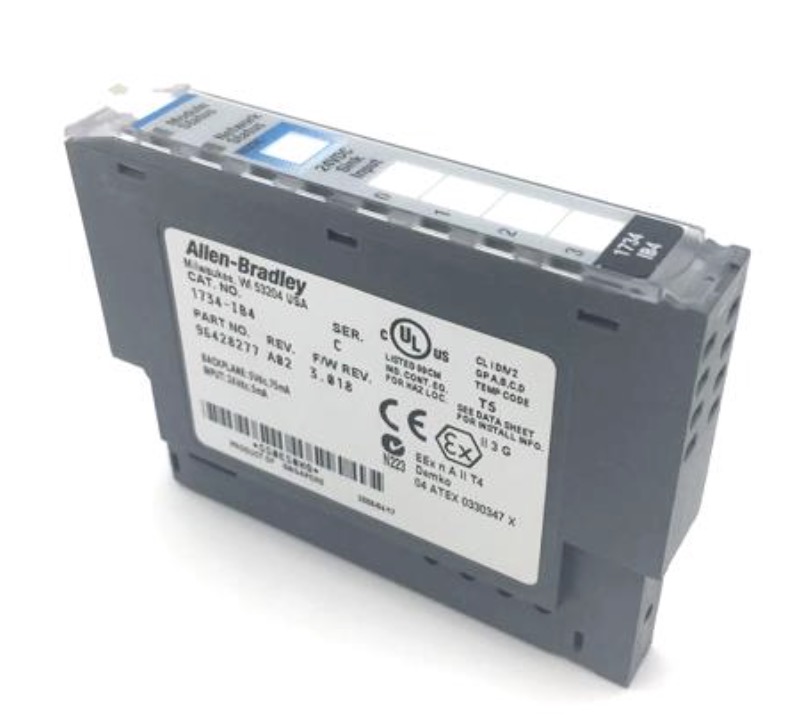

1. Verifikasi Perumahan dan Label

Rumah modul asli menampilkan finishing POINT I/O standar abu-abu-putih, dengan warna seragam dan tidak ada perubahan warna atau kilau murahan dan mengkilap yang khas dari plastik berkualitas rendah. Label model menggunakan pencetakan permanen suhu tinggi; teks "1734-IB8K" tajam dan lengkap, sedangkan label palsu sering kali memiliki teks buram dan tepian yang mudah terkelupas atau terangkat.

2. Pemeriksaan Blok Terminal dan Konektor Backplane

RTB (Blok Terminal Dapat Dilepas) yang disertakan terbuat dari plastik abu-abu asli yang kaku dan tersambung dengan mulus tanpa lengket. Bus bidang belakang dilengkapi dengan pin lurus berlapis emas yang tebal dan tersusun rapi—bebas dari bengkokan atau titik oksidasi—sementara produk palsu sering kali menggunakan pin berlapis timah, yang rentan terhadap kontak yang buruk selama pengoperasian jangka panjang.

3. Pemeriksaan Lapisan Konformal PCB

Papan sirkuit asli dilapisi sepenuhnya dengan lapisan pelindung konformal (tahan lembab dan debu), yang memperlambat penuaan sirkuit di lingkungan lembab atau berdebu. Kebanyakan modul palsu menghilangkan lapisan ini, sehingga menyebabkan kebocoran sirkuit atau penyimpangan sinyal hanya setelah terkena kelembapan dalam jangka pendek.

4. Identifikasi Berbasis Berat Badan

Ada perbedaan berat yang mencolok antara unit asli dan palsu dari model yang sama. Jika Anda menemukan pembacaan saluran yang tidak menentu atau perilaku lampu indikator yang tidak normal setelah pemasangan, harap foto pin depan, belakang, dan belakang unit dan kirimkan kepada kami untuk verifikasi keaslian.

Proses Pengujian Pra-Pengiriman Standar

Setiap unit Allen Bradley 1734-IB8K menjalani pemeriksaan manual menyeluruh sebelum meninggalkan gudang; modul yang belum diuji tidak pernah dikirimkan secara langsung. Langkah-langkah pemeriksaan selengkapnya adalah sebagai berikut:

1. Inspeksi Visual Awal

Verifikasi warna wadah dan kejelasan label; periksa pin bus bidang belakang dari kerusakan akibat tekukan atau benturan; pastikan blok terminal bebas dari retakan dan mekanisme penguncian masih utuh.

2. Tes Komunikasi Bidang Belakang

Hubungkan modul ke stasiun pengujian POINT I/O standar dan nyalakan dengan adaptor yang sesuai; konfirmasikan bahwa perangkat lunak pemrograman mengidentifikasi perangkat keras dengan benar dan tidak ada kesalahan komunikasi.

3. Tes Sinyal Penuh untuk Kedelapan Saluran

Gunakan sumber sinyal DC 24V standar untuk memicu saluran IN0 hingga IN7 secara berurutan; pastikan perolehan sinyal (status hidup/mati) normal untuk setiap saluran dan tidak ada kegagalan satu titik.

4. Verifikasi Parameter Debounce dan Delay

Pengujian instrumen terhadap latensi respons masukan mengonfirmasi bahwa nilai debounce perangkat keras tetap stabil dalam kisaran standar 0,5 ms, tanpa penyimpangan parameter.

5. Pemeriksaan Lampu Indikator Saluran

Setiap sinyal input dipicu secara individual untuk memverifikasi bahwa logika LED untuk setiap saluran sesuai dengan standar OEM, memastikan tidak ada lampu indikator yang rusak atau tidak berfungsi.

6. Pengemasan dan Penyegelan Pelindung

Setelah pengujian selesai, unit ditempatkan dalam kantong antistatis yang dibuat khusus dan menebal, lalu dimasukkan ke dalam karton lima lapis dengan bantalan busa pelindung; label yang menunjukkan nomor seri modul dan tanggal pengujian ditempel.

Mengapa Memilih Teknologi Feimu?

1. Sumber Suku Cadang Kontrol Industri Asli yang Terpercaya dan Terpercaya

Didirikan di Jiangmen, Guangdong pada tahun 2005, perusahaan ini secara konsisten memasok komponen kontrol industri asli dari Rockwell, Siemens, GE, dan Schneider kepada pelanggan di lebih dari tiga puluh negara. Kami menangani produk OEM asli secara eksklusif—tidak pernah menjual modul rekondisi, modifikasi, atau palsu—dan menjaga ketertelusuran penuh pada rantai pasokan kami.

2. Stok Khusus Seri POINT I/O

Dengan lebih dari satu dekade spesialisasi dalam lini produk POINT I/O, kami memelihara inventaris yang cukup untuk modul input/output digital umum dan modul akuisisi analog. Untuk pabrik yang menghadapi waktu henti peralatan tak terduga yang memerlukan penggantian segera, kami dapat memverifikasi stok dan mengatur pengiriman pada hari yang sama, sehingga meminimalkan penghentian lini produksi.

3. Dukungan Teknis Komprehensif

Tim kami memiliki pengalaman luas dengan proyek sistem terdistribusi POINT I/O, membantu pelanggan dengan pemilihan model, referensi diagram pengkabelan, penyesuaian konfigurasi Studio 5000, dan diagnosis kesalahan. Kami memberikan tanggapan terhadap pertanyaan teknis dalam waktu 12 jam dan balasan penuh terhadap penawaran komersial dalam waktu 24 jam.

4. Pasokan Aksesori Kompatibel yang Terpadu

Saat membeli 1734-IB8K, Anda dapat secara bersamaan memperoleh basis terminal RTB yang cocok, adaptor jaringan EtherNet/IP atau DeviceNet, dan aksesori rel DIN. Tidak perlu mengambil sumber dari banyak vendor; kami menyediakan paket perangkat keras lengkap untuk stasiun jarak jauh dalam satu pesanan.

Pertanyaan Umum

Q1: Apa arti akhiran "K" pada nomor model, dan apakah dapat diganti dengan 1734-IB8?

J: Akhiran "K" menunjukkan bahwa modul telah lulus sertifikasi kepatuhan untuk wilayah tertentu. Parameter kelistrikan inti, kinerja saluran, dan konfigurasi perangkat lunaknya identik dengan versi standar; mereka dapat dipertukarkan secara langsung di lapangan tanpa memerlukan modifikasi program.

Q2: Apakah Allen Bradley 1734-IB8K dapat digunakan untuk menyiapkan stasiun I/O terdistribusi jarak jauh?

A: Ya, ini didukung penuh. Dengan menghubungkan PLC kontrol pusat ke stasiun POINT I/O lapangan melalui kabel industri EtherNet/IP, 1734-IB8K dapat dipasang di dekat peralatan untuk mengumpulkan sinyal diskrit secara lokal, sehingga mengurangi biaya pemasangan kabel secara signifikan.

Q3: Berapa konsumsi daya modul di bagian belakang?

J: Saat ditenagai oleh backplane POINTBus (5V DC), modul memiliki arus operasi 75mA; angka ini dapat digunakan secara langsung ketika menghitung kapasitas daya untuk stasiun multi-modul.

Q4: Apakah seluruh modul perlu diganti jika satu saluran gagal?

J: Kegagalan saluran tunggal dapat mengganggu kinerja isolasi sinyal grup dan menimbulkan risiko seperti korsleting atau crosstalk sinyal. Pengoperasian lanjutan dengan saluran yang rusak tidak disarankan; mengganti unit dengan modul baru memastikan stabilitas jangka panjang seluruh sistem.
